Скребковый конвейер, производитель Suhler Hebezeugtechnik GmbH

Компания ENCE GmbH, совместно с партнером Интех ГмбХ, является официальным представителем в странах СНГ производителя Suhler Hebezeugtechnik GmbH и предлагает скребковые конвейеры.

скребковый конвейер

В сфере транспортеров непрерывного действия скребковый конвейер представляет собой надежное средство транспортировки для сыпучих материалов во многих отраслях промышленности.

Транспортировка материалов в закрытых лотках возможна без пыли и воздействия на окружающую среду.

Скребковые конвейера могут быть оснащены в качестве тягового органа штампованными вильчатыми пластинчатыми цепями, втулочными цепями и цепями из круглых звеньев одной ветви или двух ветвей.

Конструктивное исполнение TKF и цепей конвейера определяется уклоном транспортного участка.

  • Горизонтальная транспортировка от 0° до 15°
  • Наклонная транспортировка от 15° до 30°
  • Крутая транспортировка от 30° до 90°
скребковый конвейер

Скребковые конвейера разрабатываются и изготавливаются для порошкообразной и хлопьевидной среды, а также для мелкозернистых и крупнозернистых сыпучих материалов. Возможна транспортировка материалов с размером зерна примерно до 50 мм.

Меры по защите от износа, такие как отделка плавленым базальтом, нанесение брони, а также использование твердых марганцевых сталей, повышают срок службы в случае транспортируемых материалов с особенно сильным абразивным воздействием.

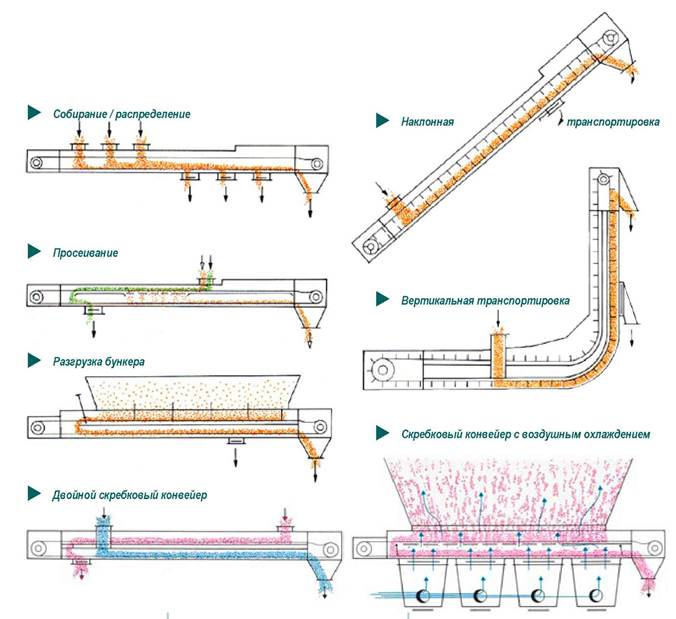

Скребковые конвейера благодаря своей малой высоте очень хорошо подходят для отвода продукции из-под бункеров или силосов. При этом можно реализовать любое число входов и выходов как в горизонтальном, так и в вертикальном направлении линии.

Производительность до 1500 м3/ч
Температура транспортируемого материала до 500°C
Газонепроницаемое исполнение примерно +/ 0,2 бара

Исполнение: нормальная сталь, покрытая лаком; нержавеющая сталь 1.4301/1.4571, алюминий, нержавеющая сталь с высокой коррозионной стойкостью

  • Транспортировка, щадящая продукты
  • Идеальная транспортировка для продуктов, вызывающих сильный износ
  • Прочная конструкция для многосменного длительного применения
  • Малые затраты на текущий ремонт и техническое обслуживание
  • Свободное распределение входов и выходов для продукции
  • Возможна интеграция в предшествующий и последующий технологический процесс
скребковый конвейер скребковый конвейер скребковый конвейер
Загрузка угля в отвал Загрузка накопительных бункеров Пивоваренный завод Feldschlösschen, Райнфельден (Швейцария) Разгрузочный механизм бункера Фирма Vereinigte Luzerner Brauerein A.G., Люцерна (Швейцария)

Решающее преимущество этой системы заключается в объединении транспортировки сыпучего материала и технологического решения

скребковый конвейер
скребковый конвейер скребковый конвейер скребковый конвейер
Лоток конвейера с покрытием из плавленого базальта Натяжная станция в исполнении из нержавеющей стали Натяжная станция передвижного скребкового конвейера

Цепи конвейера выполняются в соответствии с конкретным продуктом и применением. Наряду с представленными далее стандартными решениями во многих специальных случаях по желанию заказчика изготавливают вильчатые пластинчатые цепи

скребковый конвейер скребковый конвейер
Вильчатые пластинчатые цепи из одной ветви
с поперечиной на каждом сочленении для транспортировки с крутизной от 0° до 15°
Вильчатые пластинчатые цепи из одной ветви
с открытой скобой на каждом сочленении для транспортировки с крутизной от 15° до 30°
скребковый конвейер скребковый конвейер
Вильчатые пластинчатые цепи из одной ветви
с поперечиной на каждом сочленении для транспортировки с крутизной от 30° до 90°
Вильчатые пластинчатые цепи из двух ветвей
с поперечиной на каждом втором сочленении для транспортировки с крутизной от 0° до 15°
скребковый конвейер скребковый конвейер
Скребковый конвейер для зерна Разгрузка силоса

Транспортируемые материалы

  • Сгущенный шлам
  • Цемент
  • Гипс
  • Стиральный порошок
  • Семена масличных культур
  • Зерно
  • Каменный уголь
  • Бурый уголь
  • Брикетированный жом
  • Фильтрованная зола
  • Зола из котла
  • Калийные соли
  • Сода

Области применения:

Калийная промышленность, содовая промышленность, очистные станции, цементные заводы, вторичная переработка, химическая промышленность, переработка зерна, электростанции, установки для сжигания мусора

Материалы вилочных накладок

Вилочные накладки
Номер материала Закалка Число твердости Глубина закалки
Стандартное качество
1.0401 Закалка после цементации 58 - 60 HRc 0,6 - 0,8 мм
1.0503 Термообработка 800 - 900 N/мм2 сквозная
1.7147 Закалка после цементации 58 - 60 HRc 0,6 - 0,8 мм
1.5752 Закалка после цементации 60 - 62 HRc 0,8 - 1,0 мм
1.5920 Закалка после цементации 60 - 62 HRc 0,8 - 1,0 мм
1.7225 Термообработка 1000 - 1300 N/мм2 сквозная
Устойчивость к коррозии и кислотам
1.4301
1.4571
1.4034 Индукционная закалка 50 - 55 HRc 1,5 - 2,0 мм
1.4122
1.4542 Термообработка 1200 - 1500 N/мм2 сквозная
Высокая жаростойкость
1.4713 (до 800 °C)
1.4828 (до 1000 °С)

скребковый конвейер

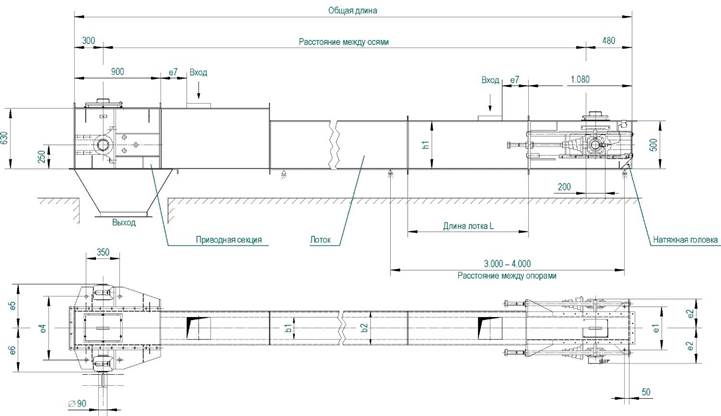

Скребковый конвейер, тип 1

скребковый конвейер

скребковый конвейер

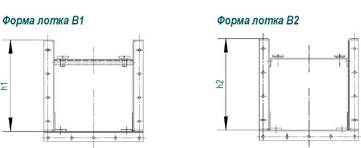

Форма лотка Форма цепи Номинальный размер b1 [мм] b2 [мм] Число зубцов e1 [мм] e2 [мм] e4 [мм] e5 [мм] e6 [мм] e7 [мм] h1 [мм] h2 [мм] L [мм]
B1 A/B 50 x 200 230 340 6 450 370 550 295 300 Уклон до 7° 400 500 500 1.980
Варианты
1.080
1.260
1.440
1.620
1.800
50 x 250 280 390 500 395 600 345 350
50 x 315 345 455 565 430 665 410 415
50 x 400 430 540 650 470 750 495 500
B2 B 50 x 500 530 640 750 520 850 545 550 Уклон свыше 7°
600
630 630
50 x 630 660 770 880 585 980 610 615
50 x 800 830 940 1.050 670 1.150 695 700
50 x 1.000 1.030 1.140 1.250 770 1.350 795 800

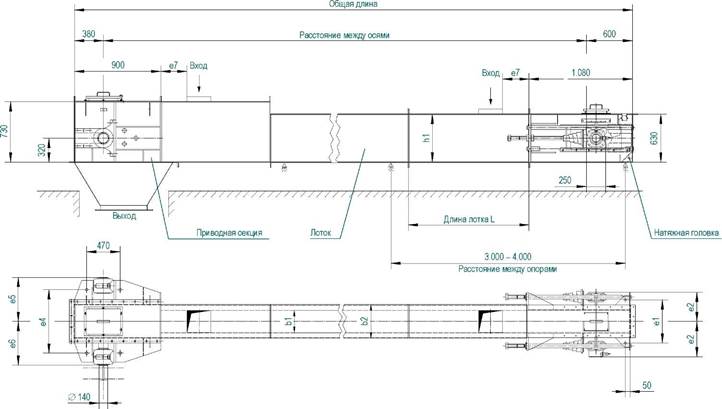

Скребковый конвейер, тип 2

скребковый конвейер

скребковый конвейер

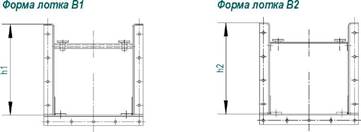

Форма лотка Форма цепи Номинальный размер b1 [мм] b2 [мм] Число зубцов e1 [мм] e2 [мм] e4 [мм] e5 [мм] e6 [мм] e7 [мм] h1 [мм] h2 [мм] L [мм]
B1 A/B 70 х 200
70 х 250
70 х 315
70 х 400
0050
3843
2234
340
390
455
540
6 450
500
565
650
385
410
442,23
485
620
670
735
820
477,5
502,5
577,5
627,5
482,5
507,5
582,5
632,5
Уклон
до 7°
400
630 630 1.980
Варианты
1.080
1.260
1.440
1.620
1.800
B2 B 70 х 500
70 х 630
70 х 800
70 х 1.000
530
660
830
1.030
640
770
940
1.140
750
880
1.050
1.250
535
600
685
785
920
1.050
1.220
1.420
627,5
692,5
777,5
877,5
632,5
698,5
782,5
882,5
Уклон свыше 7°
600
730 730

Персонал компании Интех ГмбХ (Intech GmbH) всегда готов предоставить дополнительную техническую информацию по предлагаемым скребковым конвейерам.
