Гидроциклоны

Изготовление, сборка, тестирование и испытание гидроциклонов
производится на заводах в Швейцарии, Германии, Франции, Турции, США, Японии и Кореи

Компания в России Интех ГмбХ / LLC Intech GmbH на рынке инжиниринговых услуг с 1997 года, официальный дистрибьютор различных производителей промышленного оборудования, предлагает поставку «под ключ» широкого спектра гидроциклонов.






Гидроциклон – технологический аппарат, предназначенный для выделения из потока обрабатываемой жидкости частиц твердой фазы заданного размера и плотности.

Конструктивно гидроциклон представляет собой емкостной аппарат, состоящий из центральной части - цилиндрической формы и конического днища.

В центральной части гидроциклона расположен патрубок входа жидкости с тангенциальным вводом и штуцер выхода осветленной жидкости, а в нижней, штуцер отвода осадка (выделенных в ходе процесса частиц твердой фазы).

Действующей силой процесса гидроциклонирования является центробежная сила, возникающая в потоке жидкости подаваемой в гидроциклон через патрубок с тангенциальным вводом. Под воздействием центробежных сил из потока выделяются частицы заданного размера и плотности и отводятся вниз гидроциклона в его коническую часть, из которой поступают в сборочный бункер.

Скорость осаждения частиц твердой фазы под воздействием центробежных сил из потока осветляемой жидкости в гидроциклоне на несколько порядков выше скорости осаждения аналогичных частиц при гравитационном осаждении в аппаратах типа отстойников. Этим обусловлена крайне высокая эффективность и производительность гидроциклонов в сравнении с аппаратами гравитационного осаждения (отстойники и т.п.) с единицы занимаемой площади.






Основными потребительскими преимуществами гидроциклонов являются:

  • Высокая производительность по обрабатываемой суспензии с единицы занимаемой площади.
  • Низкие расходы монтаж и содержание установки
  • Высокая надежность благодаря отсутствию вращающихся частей в аппарате
  • Простота создания модульных мульти циклонных систем

Благодаря высокой эффективности, простоте устройства, очень компактным размерам, дешевизне и удобстве в эксплуатации гидроциклоны широко применяются в самых разных отраслях промышленности, нефтегазовой, рудо обогатительной, горной, нефтехимической, химической, металлургической, бурении и д.р.:






  • Классификация в водной среде различных типов руд
  • Процессы обогащения руды
  • Сепарация руд
  • Обезвоживание шлама
  • Обезвоживание продуктов обогащения руды
  • Обогащение полезных ископаемых
  • В системах очистных сооружений для очистки сточных вод
  • В системах регенерации буровых растворов

Компания ИНТЕХ ГмбХ предлагает поставку «под ключ» широкого спектра гидроциклонов в различных вариантах их конструктивного исполнения.

Технические характеристики гидроциклонов:

расход по суспензии: до 2500м³/час
диаметр цилиндрической части: до 2000мм
угол конической части: от 10° до 160° зависит от применения
диаметр питающего отверстия: до 420мм
диаметр сливового отверстия: до 520мм
диаметр пескового отверстия: до 500мм
давление (на воде): до 4,5 бар
крупность слива: до 300мкм
габаритные размеры: длина до 3400 мм
  ширина до 3500 мм
  высота до 8500мм
масса: до 12 000кг





Ассортимент предлагаемой продукции:

  • Гидроциклоны
  • Батарейные гидроциклоны
  • Мультициклонные станции
  • Распределители для тяжелых суспензий
  • гидроциклонные уловители для тяжелой среды

Классификация гидроциклонов:

по назначению

  • осветлители – для очистки жидкостей от твердых частиц
  • сгустители – для сгущения суспензий
  • классификаторы – для разделения жидких дисперсных материалов по размеру, плотности или форме включений
  • дегазаторы – для очистки жидкостей от растворенных газов
  • для разделения эмульсий

по количеству потоков на выходе

  • двухпотоковые
  • многопотоковые

по форме корпуса

  • цилиндрические
  • конусно-цилиндрические

по взаимному направлению движения потоков

  • прямоточные (однонаправленные)
  • противоточные

по способу передачи среде вращения

  • напорные
  • низконапорные (открытые)
  • роторные (турбоциклоны)

Особенности конструкции гидроциклонов:

Уникальная конструкция впуска – основной признак модельного ряда циклонов

В ходе тщательных испытаний и моделирования компания убедилась в том, что спиральные улитковые и резиновые впуски с защищенными патентом конструкциями утолщений для создания давления имеют большую пропускную способность по сравнению с впусками других конструкций. Эти конструкции значи­тельно уменьшают износ вихревого искателя и в результате снижают производственные издержки при сохранении производительности циклона

гидроциклон, гидроциклоны гидроциклон, гидроциклоны
Рис. 1 а,б – конструкция впуска:
а – спиральная улитка б – ленточный впуск с утолщением для создания давления.

Материальное исполнение модельного ряда гидроциклонов

Поставляются следующие материалы:

  • гидроциклон, гидроциклоны 2 – полиуретан - модельный ряд VV; специальный износостойкий полиуретан, срок службы которого при определенных условиях в три раза больше, чем у каучука
  • гидроциклон, гидроциклоны 3 – каучук (толщиной 15 мм) – модельный ряд PC; натуральный каучук с отличной прочностью на истирание крупнозернистыми частицами угловатой формы
  • гидроциклон, гидроциклоны 4 – каучук (толщиной 25 мм) - модельный ряд НС; натуральный каучук, который благодаря своей толщине обеспечивает отличную прочность на истирание в очень тяжелых режимах работы с большим износом
  • гидроциклон, гидроциклоны
  • гидроциклон, гидроциклоны 5 – каучук (толщиной от 10 до 25 мм) - модельный ряд HR; комбинация натурального каучука толщиной 10 мм в верхних малоизнашиваемых частях и натурального каучука толщиной 25 мм в нижних сильноизнашиваемых частях
  • гидроциклон, гидроциклоны 6 – карбид кремния - модельный ряд SC; футеровки, изготовленные из связанного нитридом карбида кремния, обеспечивают максимальную прочность на истирание в определенных случаях применения
  • гидроциклон, гидроциклоны 8 – Фильтрационные отверстия исключают повреждение корпусов гидроциклонов
    Наружные корпусы оснащены фильтрационными отверстиями, расположенными в зонах наибольшего износа. Шлам, капающий из фильтрационных отверстий, позволяет заранее, до начала износа корпуса определить, что футеровка требует замены.

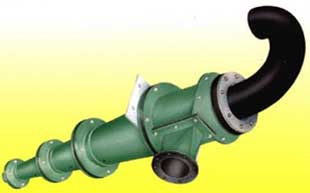

  • гидроциклон, гидроциклоны 9 – Перепускное колено небольшого веса
    Перепускные колена выполнены из стойкого к истиранию плотного полимера, имеющего малый вес, не требующего защиты от коррозии и недорогого. Предусмотрена резиновая манжета для уменьшения износа выпускного отверстия вихревого искателя
  • гидроциклон, гидроциклоны 10 – Патроны для разгрузочной трубки гидроциклона
    В корпусе патрона малого веса находится разгрузочная трубка. Конструкция патрона позволяет легко контролировать и (или) заменять разгрузочную трубку.
  • гидроциклон, гидроциклоны 11 – Сменная футеровка гидроциклонов
    Все влажные поверхности футерованы сменными, съемными резиновыми футеровками толщиной 15 или 25 мм, срок службы которых в три раза больше обычных футеровок, что уменьшает производственные издержки, упрощает обслуживание и снижает затраты на складирование. Возможна поставка футеровок из другого материала, например полиуретана или карбида кремния.
  • гидроциклон, гидроциклоны 12 – Вихревые искатели
    Конструкция впуска в виде спиральной улитки уменьшает износ искателя до такой степени, что обеспечивается экономически выгодное применение искателей с полиуретановыми или резиновыми футеровками.
  • гидроциклон, гидроциклоны 13 – Распределители гидроциклона
    Для множества операций более крупных циклонов поставляются распределители циклона. Конструкция этих узлов обеспечивает оптимальную работу циклона и исключительно компактна.
  • гидроциклон, гидроциклоны 14 – Контейнерный узел
    Для множества операций малых циклонов поставляются контейнерные узлы. Конструкция этих узлов обеспечивает оптимальную работу циклона и исключительно компактна

Варианты возможной компоновки гидроциклонных установок:

  • Радиальное
  • Радиальное соединенное в линию
  • Сдвоенное исполнение





Различные варианты гидроциклонов предлагаемые инжиниринговой компанией Интех ГмбХ (Intech GmbH):

Наша компания подбирает гидроциклоны так, чтобы они полностью отвечали точке отрыва разделения, мы никогда не подбираем циклоны по потоку. Главное влияние на эффективность разделения / очистки – это номинальный диаметр гидроциклона. Чем меньше номинальный диаметр, тем тоньше становится сепарация. Помимо размера циклона, на эффективность сепарации/очистки также влияют подача и рабочие данные.

Вариант 1

Циклоны с полиуретановой футеровкой, с фотограмметрической встроенной системой управления (для более тонкой сепарации/очистки), с закрепленным нижним сливным отверстием гидроциклона. Корпус - нержавеющая сталь, съемная изнашиваемая футеровка / съемная сливная насадка циклона / съемная ставка нижнего сливного отверстия - керамика.

Гидроциклоны с полиуретановой футеровкой

Описание

  • гидроциклон с фотограмметрической встроенной системой управления (ФВСУ) для более тонкой сепарации и с новой разработанной конструкцией входной головки для минимизированного износа, и с закрепленным нижним сливным отверстием гидроциклона
  • сегментный корпус из обычной нержавеющей стали, со съемной изнашиваемой футеровкой из полиуретана
  • съемная сливная насадка циклона из стали, футерованной полиуретаном
  • съемная вставка нижнего сливного отверстия из полиуретана
  • входное соединение с фланцами по DIN PN 10, футерованное полиуретаном
  • метрические гайки и болты, гальванизированные исключает гайки и болты, а также прокладки на присоединениях заказчика!

Гидроциклоны с керамической футеровкой

Описание

  • гидроциклон с фотограмметрической встроенной системой управления (ФВСУ) для более тонкой сепарации и с новой разработанной конструкцией входной головки для минимизированного износа и с закрепленным нижним сливным отверстием гидроциклона
  • сегментный корпус из обычной нержавеющей стали
  • со съемной изнашиваемой футеровкой из керамики
  • съемная сливная насадка циклона из керамики
  • съемная вставка нижнего сливного отверстия из керамики
  • входное соединение с фланцами по DIN PN 10, футерованное керамикой
  • метрические гайки и болты, гальванизированные исключает гайки и болты, а также прокладки на присоединениях заказчика!

Примечание:

Гидроциклоны всегда подбираются так, чтобы отвечать требуемой точке разделения. Циклоны никогда не подбираются по потоку. Главное влияние на эффективность разделения – это номинальный диаметр гидроциклона. Чем меньше номинальный диаметр, тем тоньше становится сепарация. Помимо размера циклона, на эффективность сепарации также влияют подача и другие рабочие данные. Поэтому необходимо получить все данные согласно опросному листу. По заполненному опросному листу мы сможем верно подобрать и разработать необходимый циклон.

Мы предлагаем один гидроциклон с полиуретановой футеровкой, а другой с керамической. Обратите внимание, что ограничение для полиуретановой футеровки – температура, она не может превышать 60°C.






Вариант 2

Гидроциклонная установка с пескоотделителем и илоотделителем. Пескоотделитель – вертикальный, удаляет абразивные крупные твердые частицы / частицы песка до 60-70 микрон. Каждый гидроциклон, выполненный из полиуретана. Илоотделитель состоит из гидроциклонов илоотделения из полиуретана. Они крепятся посредством быстросоединяемых соединений к входу трубы и водоотводным коллекторам. Установка комплектуется манометром с жидкостью, мембранным разделителем в манометре и выпускным отверстием водоотводного коллектора. Гидроциклон илоотделителя собирает при потоке в поддоне выхода твердых частиц и распределяет по площади сита вибрационной установки.

Вариант 3. Гидроциклонный фильтр

Гидроциклонный сепаратор из нержавеющей стали, в котором отделение песка и твердых частиц от очищаемой жидкости происходит за счет центробежной силы. Такое решение особенно актуально для очистки воды из скважин, на водозаборах из рек и озер, а также на первой ступени фильтрации до самоочищающегося фильтра для снижения нагрузки от загрязнений на этот фильтр.

Особенности:

  • Непрерывная фильтрация
  • Прокладки для питьевого водоснабжения
  • Дробеструйная обработка
  • Пассивация
  • Сливной клапан
  • Комплект магнитов

Высокая эффективность сепарации

Благодаря конструкции фильтра, из жидкости удаляется 99% твердых частиц размером более 75 мкм (с удельным весом больше удельного веса очищаемой жидкости). Высокая эффективность сепарации фильтра сохраняется даже с более мелкими твердыми частицами, т.е. обеспечивается отделение 65% частиц размером 50 мкм.

Непрерывная фильтрация

Фильтр работает без прерывания потока фильтруемой воды на выходе, чем обеспечивается нормальная работа очистной установки.

Не требует особого ухода

Фильтр не имеет движущихся частей или фильтрующего элемента, что делает его чрезвычайно долговечным и практически не требующим обслуживания. Осмотр фильтра возможен через крышки, а слив может производиться автоматически.

Автоматический слив

Операции по техническому обслуживанию могут быть еще более упрощены благодаря комплектам автоматических сливных клапанов. Сливной клапан может иметь гидравлический или пневматический привод, контролируемый системой управления заказчика или комплектом управления, который открывает и закрывает клапан через определенные интервалы времени.

Микродробеструйная обработка и пассивация

Поверхность фильтра подвергнута микродробеструйной обработке, которая удаляет с наружной поверхности твердые частицы, оставшиеся после изготовления, и повышает характеристики материала и пассивации, которая восстанавливает пленку оксида хрома, обеспечивающую физический барьер для защиты от агрессивных загрязняющих веществ.

Комплект гидравлического сливного клапана

Гидравлический сливной клапан в чугунном корпусе, управляемый электромагнитным клапаном и использующий в качестве рабочей среды техническую воду.

Комплект пневматического сливного клапана

Пневматический сливной клапан, приводимый в действие сжатым воздухом, специально разработан для промышленного применения.

Комплект управления

Комплект обеспечивает управление автоматическим сливным клапаном фильтра (при его наличии), открывая и закрывая клапан через заранее установленные интервалы времени.

Принадлежности

Наименование Размеры фильтра
Hydraulic Kit Ø 1” (гидравлический) 1” - 1”1/2 - 2” - 3”
Hydraulic Kit Ø 1”Ѕ (гидравлический) DN100 - DN150
Pneumatic Kit DN25 (пневматический) 1” - 1”1/2 - 2” - 3”
Pneumatic Kit DN40 (пневматический) DN100 - DN150
Комплект управления (таймер) Все модели

Персонал компании Интех ГмбХ (Intech GmbH) ответит на любые технические вопросы по поставляемым компанией гидроциклонам.
