Изготовление, сборка, тестирование и испытание асинхронных электродвигателей
производится на заводах в Швейцарии, Германии, Франции, Турции, США, Японии и Кореи

Асинхронные электродвигатели. Асинхронные электродвигатели переменного тока с принудительным охлаждением и без охлаждения

Компания в России Интех ГмбХ / LLC Intech GmbH на рынке инжиниринговых услуг с 1997 года, официальный дистрибьютор различных производителей промышленного оборудования, предлагает Вашему вниманию асинхронные двигатели с охлаждением и без охлаждения.

Предлагаемые асинхронные электродвигатели

Асинхронный электродвигатель переменного тока мощностью 3350 кВт

Стандарт - IEC 60034-1 IEC 60079-7
Номинальная мощность кВт 3350
Номинальное напряжение / Частота В / Гц 6000 / 50
Количество полюсов / скорость при полной нагрузке - / об/мин 4 / 1492
Режим работы /Коэффициент перегрузки -/- S1 / 1.0
КПД при 4/4 - 3/4 - 2/4 % / % / % 96.9 / 96.9 / 96.5
Коэффициент мощности при 4/4 - 3/4 - 2/4 -/-/- 0.92 / 0.93 / 0.92
Полная нагрузка / Ток при замкнутом роторе A / % 362 / 470
Номинальный крутящий момент Нм 21440
Замкнутый ротор /Минимум/ Предельный крутящий момент % / % /% 45 / 45 / 200
Класс изоляции / Повышение температуры -/- F/B=67 К
Температура окружающей среды/ воды °C / °C 40 / 48
Метод охлаждения - IС 81 W7
Степень / Тип защиты - / - IP 54 EEx e II T2
Схема расположения - IM B3
Масса машины / масса ротора кг/кг 10800
Тип ротора - клетка
Напряжение ротора/тока V / A - / -
Инерция ротора (WD2/4) кгм2 220
D.E. / N. D. E. подшипники - / - Подшипники с консистентной смазкой
Муфтовые установки / муфта - / -
Инерционность муфтовой установки (WD 2/4) Kgm2
Метод пуска - Прямой пуск от сети
Минимальное напряжение пуска % 80
Примечание:
6 Pt 100 в статорной обмотке;
1 Pt 100 в каждом подшипнике,-
1 Pt 100 температура холодного воздуха;
Воздухонагреватель: 1 кВт, 230 В, 1 фаза, 50 Гц;
Уровень вибрации: 2.8 мм/с;
Уровень шума: 90 дБ A в испытательном цехе, без нагрузки
1 устройство для диагностики состояния подшипников методом ударных импульсов в каждом подшипнике.


Асинхронный электродвигатель переменного тока с принудительным охлаждением:

Технические данные двигателя:

  • Мощность – 15 кВт;
  • Число оборотов – 1500 об/мин;
  • Режим работы – S1 (продолжительный);
  • Номинальный крутящий момент – 95 Н·м;
  • Температурный класс – F/H;
  • Момент инерции – 0,047 кг·м2;

Электрические данные:

  • Электропитание – 360В;
  • Частота тока – около 52Гц;
  • Ток – 33А;

Конструкция:

  • Класс защиты – IP23 S;
  • Конструкция – IM2001, A200;
  • Размеры выходного вала – Ø42х110 мм;
  • С принудительным охлаждением вентилятором;

Окружающая среда:

  • Температура – не более 40 °С;
  • Высота над уровнем моря – не более 1000 м;

Расчетные данные:

  • Ток – 44А;
  • Магнитный ток – 21,5А;
  • Вращающий момент – 127Н·м;
  • Mk/Mn ≈ 3.0;
  • КПД – 0,88;
  • cos φ – 0.82;
Асинхронные электродвигатели

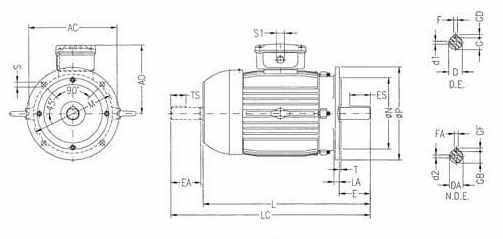

Асинхронный электродвигатель переменного тока без охлаждения

Технические данные двигателя:

  • Мощность – 15 кВт;
  • Число оборотов – 1460 об/мин;
  • Режим работы – S1 (продолжительный);
  • Номинальный крутящий момент – 98 Н·м;
  • Температурный класс – F;
  • Момент инерции – 0,10539 кг·м2;

Электрические данные:

  • Электропитание – 400/690В;
  • Частота тока – около 50Гц;
  • Ток – 30А;

Конструкция:

  • Класс защиты – IP55;
  • Конструкция – IM2001, FF-300;
  • Размеры выходного вала – Ø42х110 мм;

Окружающая среда:

  • Температура – не более 40 °С;
  • Высота над уровнем моря – не более 1000 м;
Асинхронные электродвигатели

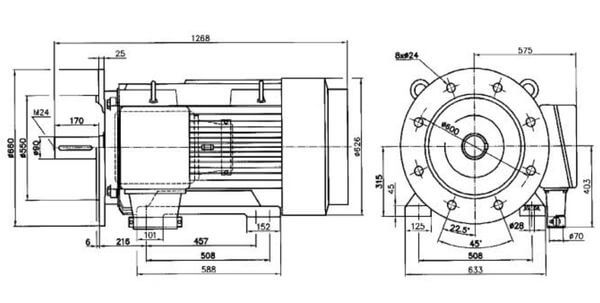

Асинхронный трёхфазный электродвигатель размер 315 М

Мощность 160 кВт
Частота вращения двигателя 1500 об/мин.
Напряжение 380 В,
Частота 50 Гц
Класс изоляции F/B, изоляция F, износ В
Степень защиты IP 65
Конструкция IM V35 IM 2031
3 встроенных позистора
Радиально-упорный подшипник
Температура от -25ºС до +30ºС
Асинхронные электродвигатели

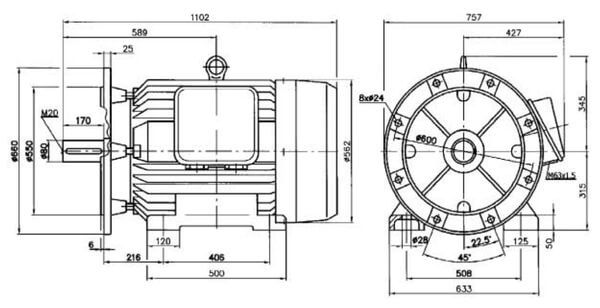

Асинхронный трёхфазный электродвигатель размер 315 S

Мощность 110 кВт
Частота вращения двигателя 1500 об/мин.
Напряжение 380 В,
Частота 50 Гц
Класс изоляции F/B, изоляция F, износ В
Степень защиты IP 65
Конструкция IM V35 IM 2031
3 встроенных позистора
Радиально-упорный подшипник
Температура от -25ºС до +30ºС
Асинхронные электродвигатели

Трехфазный асинхронный электродвигатель с короткозамкнутым ротором

Асинхронные электродвигатели Асинхронные электродвигатели

Общее описание

Трехфазный, высокого напряжения асинхронный электродвигатель с короткозамкнутым ротором

Мощность 1700 кВт
Количество полюсов 12
Напряжение 6000 В
Частота 50 Гц
Скорость вращения 497 об/мин
Коэффициент мощности (cos φ) 0,8
Класс изоляции F (155°C)
Рама 800
Исполнение IM 1001
КПД 94,6 %

Техническое описание

Установленная электрическая мощность PN 1700 кВт
Сервис-фактор 1.0
Режим работы S1 (продолжительный)
Номинальное напряжение UN 6000 В ±5% (IEC60034-1)
Номинальная частота fN 50 Гц
Номинальная частота вращения вала nN 497 об/мин
Номинальный ток IN 216,2 А
Ток на холостом ходу 62,7 А
Пусковой ток IS/IN по IEC60034-12, исполнение N, H 6
Номинальный крутящий момент TN 32 666 Нм
Момент при заторможённом роторе TS/TN 0,6
Максимальный крутящий момент Tmax/TN 1,8
Максимальное время горячего пуска 20 с
Максимальное время холодного пуска 40 с
Класс изоляции / температуры F / B
Класс защиты по IEC60034-5 IP 54
Система охлаждения (метод) по IEC60034-6 IC611
Тип смазки подшипников Консистентная смазка на литиевой основе
Уровень шума при нагрузке по IEC60034-9 Менее 98 дБ(А)
Балансировка ротора Динамическая
Класс вибрации по IEC60034-14 Менее 2,8 мм/с
Расположение клеммной коробки На правой стороне двигателя
Количество клемм питания 2 шт.
Направление вращения Двунаправленный по IEC60034-8
Масса электродвигателя 23 500 кг
Датчики температуры подшипников PT100 – 2 шт.
Датчики температуры статора PT100 – 6 шт.
Обогреватель Однофазный, 22 В

Нагрузочная характеристика (по IEC60034-2-1:2007) определенная по остаточным потерям

Нагрузка, % Ток, А КПД, % Коэффициент мощности (cos φ)
100 216,2 94,6 0,8
75 168,6 94,6 0,79
50 125,4 94,3 0,76

Датчики температуры подшипников

Кабельный шкаф Со стороны выступающего конца вала Со стороны не выступающего конца вала Обогреватель
Асинхронные электродвигатели Асинхронные электродвигатели Асинхронные электродвигатели Асинхронные электродвигатели

Датчики температуры статора

Рабочая группа Резервная группа
Асинхронные электродвигатели Асинхронные электродвигатели

Классы защиты от внешних воздействий

Электродвигатель IP 54
Клеммная коробка IP 55
Внешний вентилятор IP 20
Температура окружающей среды От -45 до +45°C

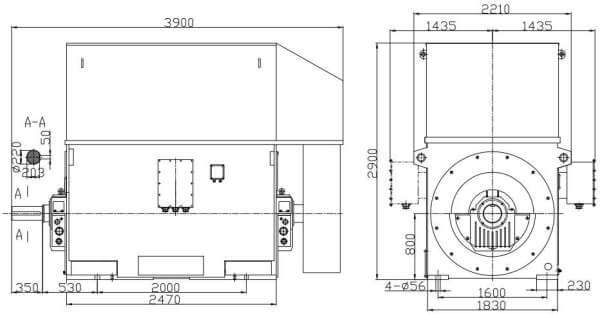

Схематичный габаритный чертеж

Асинхронные электродвигатели

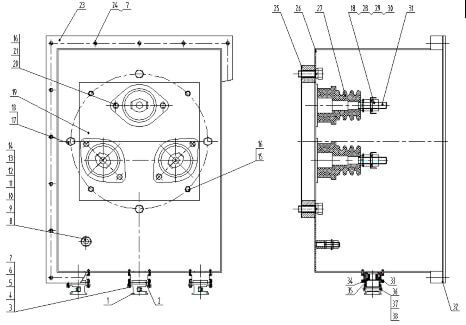

Клеммная коробка

Асинхронные электродвигатели
№ п/п Наименование Кол-во, шт. № п/п Наименование Кол-во, шт.
1 Цапфа клеммной коробки 3 20 Болт М10*40 6
2 Прокладка 3 21 Гайка 6
3 Основная крышка 3 22 Фланцевая пластина 3
4 Уплотнительное кольцо 3 23 Крышка 1
5 Болт М8*35 6 24 Болт М8*20 18
6 Болт М8 6 25 Уплотнительное кольцо 1
7 Прокладка М8 60 26 Основание коробки 1
8 Болт М12 4 27 Высокопрочный натяжной изолятор 3
9 Прокладка 12 4 28 Прокладка 16 3
10 Прокладка 12 2 29 Гайка М16 6
11 Прокладка 12 2 30 Прокладка 16 6
12 Пластина заземления 2 31 Зажим реле 3
13 Болт заземления 2 32 Уплотнительная прокладка 1
14 Прокладка болта заземления 2 33 Уплотнительное кольцо 3
15 Болт М10*25 4 34 Прокладка 3
16 Прокладка 10 10 35 Прокладка 3
17 Болт М16*45 4 36 Пластина 3
18 Прокладка 16 10 37 Болт М10*30 6
19 Фиксирующая пластина 1 38 Прокладка 10 6

Персонал компании Интех ГмбХ (Intech GmbH) всегда готов предоставить дополнительную техническую информацию по асинхронным двигателям с охлаждением и без охлаждения.
