Изготовление, сборка, тестирование и испытание термодинамических конденсатоотводчиков
производится на заводах в Швейцарии, Германии, Франции, Турции, США, Японии и Кореи

Конденсатоотводчики. Термодинамические конденсатоотводчики

Компания в России Интех ГмбХ / LLC Intech GmbH на рынке инжиниринговых услуг с 1997 года, официальный дистрибьютор различных производителейпромышленного оборудования, предлагает Вашему вниманию термодинамические конденсатоотводчики.

Описание и принцип действия

Термодинамические конденсатоотводчики для отделения жидкости, практически без образования заторов. В комплекте с грязеуловителем (Y - образный сетчатый фильтр) и встроенным сухим затвором. Уплотнение корпуса без содержания асбеста (Graphit). Монтаж в любом положении.

Термодинамические конденсатоотводчики снабжены клапанной пластиной в качестве подвижной конструкционной детали, которая опирается на двойное седло. Поступающий снизу конденсат приподнимает клапанную пластину и через небольшое поперечное сечение седла и 180° изгиб попадает в отводящий канал. Одновременно в полости над клапанной пластиной создается предварительное (исходное) давление. Если присутствует пар, то давление под клапанной пластиной снижается благодаря более высокой скорости потока, и регулятор самопроизвольно закрывает. Так как давление поверх клапанной пластины действует на большую поверхность, то запирающее усилие сильнее открывающего усилия, которое действует под пластиной на меньшую поверхность. Путем охлаждения давление в полости над клапанной пластиной, а, следовательно, и запирающее усилие снижается. Когда запирающее усилие достигает значения открывающего усилия, клапанная пластина приподнимается и цикл осуществляется заново. Внешние воздействия, например, тепло, ветер, осадки отчасти значительно изменяют функционирование и поведение термодинамического отводчика. Предлагаемые конденсатоотводчики не чувствительны к подобным воздействия окружающей среды, так как регулятор защищен жесткозакрепленной крышкой.

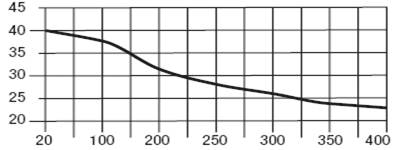

Границы применения

Рабочее избыточное давление (бар) 40 31 25 23
Температура на входе (°C) 20 200 300 400
Допустимое дифференциальное (давление передконденсатоотводчиком минус давление после конденсатоотводчиком) (бар) 32

Температура на входе (°C)

Конденсатоотводчики, термодинамические конденсатоотводчики

Материалы

Обозначение EN ASTM
Корпус, крышка 1.0460 A105
Винты 1.7225 A 193 B7
Регулятор нержавеющая сталь
Прочие внутренние детали нержавеющая сталь

Конденсатоотводчики, термодинамические конденсатоотводчики

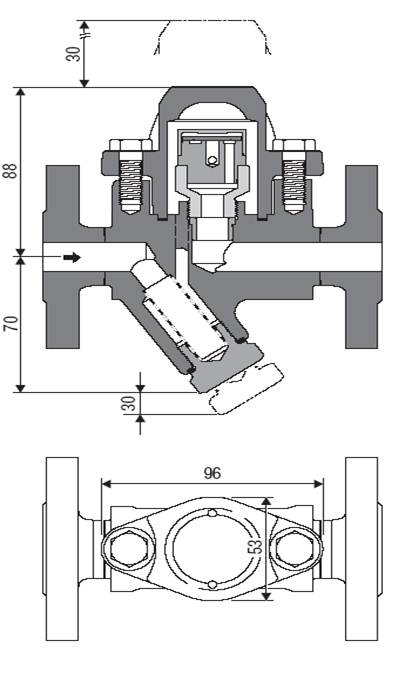

Присоединительные размеры, фланец

Конденсатоотводчики, термодинамические конденсатоотводчики
DN EN 10902-1
PN40
ASME B16.5*)
Cl 150
ASME B16.5*)
Cl 300
дюйм ½ ¾ 1 ½ ¾ 1 ½ ¾ 1
мм 15 20 25 15 20 25 15 20 25
D 95 105 115 88,9 98,4 107,9 95,2 117,5 123,8
b 16 18 18 11,1 12,7 14,3 14,3 15,9 17,5
k 65 75 85 60,3 69,8 79,4 66,7 82,5 88,9
g 45 58 68 34,9 42,9 50,8 34,9 42,9 50,8
l 14 14 14 15,9 15,9 15,9 15,9 19,0 19,0
n 4 4 4 4 4 4 4 4 4
L 150 150 160 150 150 160 150 150 160
кг. 3,7 4,3 4,8 3,7 4,3 4,8 3,7 4,3 4,8

Присоединительные размеры, резьба

Конденсатоотводчики, термодинамические конденсатоотводчики
DN G-резьба NPT-резьба
дюйм ½ ¾ 1 ½ ¾ 1
мм 15 20 25 15 20 25
b 15,0 16,3 18,5 13,6 14,1 16,8
L 95 95 95 95 95 95
кг. 2,2 2,1 2,0 2,2 2,1 2,0

Размеры, сварной торец, сварная муфта

Конденсатоотводчики, термодинамические конденсатоотводчики
DN Сварной торец Сварная муфта
дюйм ½ ¾ 1 ½ ¾ 1
мм 15 20 25 15 20 25
d2 22 28 34 32,0 38,0 40,0
d1 17,3 22,3 28,5 21,8 27,3 34,1
для труб 21,3x
2,0
26,9x
2,3
33,7х
2,6
b 10,0 13,0 13,0
L 200 200 200 95 95 95
кг. 2,5 2,5 2,5 2,2 2,1 2,0

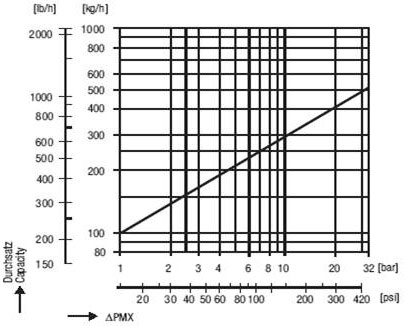

Кривая расхода

Кривая показывает расход горячего конденсата

Кривая 1

Указанное здесь количество горячей воды термодинамический конденсатоотводчик отводит практически без заторов.

Конденсатоотводчики, термодинамические конденсатоотводчики

Приборы соответствуют требованиям директивы на напорное оборудование 97/23/EG.

Запасные части

Деталь Обозначение
Регулятор
Сетчатый фильтр в комплекте
Уплотнительное кольцо 40x48x2, Graphit
Уплотнительное кольцо A24x29, Niro
Конденсатоотводчики, термодинамические конденсатоотводчики

Персонал компании Интех ГмбХ (Intech GmbH) всегда готов предоставить дополнительную техническую информацию по предлагаемым термодинамическим конденсатоотводчикам.
