Изготовление, сборка, тестирование и испытание реверсивных шиберных задвижек
производится на заводах в Швейцарии, Германии, Франции, Турции, США, Японии и Кореи

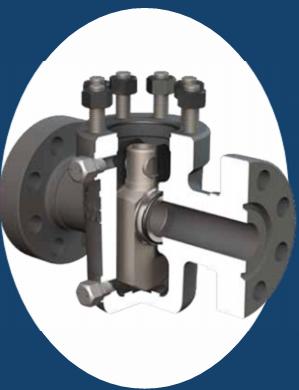

Реверсивные шиберные задвижки модели СS-R

Реверсивные шиберные задвижки модели СS-R

Назначение: в силу конструктивных особенностей, реверсивные шиберные задвижки модели CS-R с литым корпусом, оптимально подходят в качестве поверхностных предохранительных клапанов для нефтегазовых устьев скважин, трубопровода или других важных применений с рабочим давлением от 138 до 345 бар.

Исполнение

Все реверсивные шиберные задвижки модели CS-R изготовлены по API 6A 20е издание, поставляются с размерами проходных отверстий от 2-1/16" до 7-1/16".Задвижки CS-R поставляются с температурными диапазонами по API 6A от L (-45°С) до X (177°С). Клапаны для температурного диапазона X по API эксплуатируются с пониженным давлением, как требуется приложением G по API 6A 20еиздание.


Конструктивные особенности

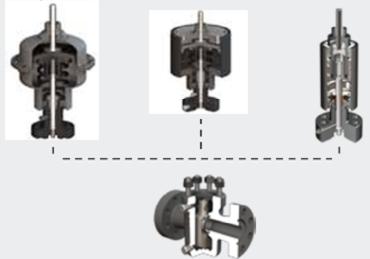

На задвижки модели CS-R можно устанавливать пневматические, гидравлические или электроприводы любого производителя. По запросу заказчика, компания предоставит чертежи с присоединительными размерами.

Реверсивные шиберные задвижки модели СS-R Реверсивные шиберные задвижки модели СS-R

Полная линейка пневматических и гидравлических приводов имеется в наличии и задвижки CS-R могут быть поставлены с уже вмонтированным приводом, готовым к немедленной эксплуатации.


Модель Описание
DX Пневматический мембранный привод (отказостойкий)
PX Пневматический поршневой привод (отказостойкий, съемное ручное управление)
PMX Пневматический поршневой привод (отказостойкий, встроенное ручное управление)
HX Гидравлический поршневой привод (отказостойкий)
HWX Гидравлический поршневой привод (отказостойкий, электроэрозионная обработка)
HDX Гидравлический поршневой привод (двойного действия)

Контрольное давление

1 2 3
Реверсивные шиберные задвижки модели СS-R
4 5 6

Условие Описание
1 Когда контрольное давление не применяется к приводу, клапан находится в закрытом положении (шибер все время вверху)
2 При применении необходимого контрольного давления к приводу, клапан начинает открываться (шибер движется вниз)
3 С длительным применением надлежащего контрольного давления, клапан движется в положение полного открытия (шибер все время внизу)
4 Клапан остается в полностью открытом положении так долго, пока есть соответствующее контрольное давление (шибер все время внизу)
5 При потере контрольного давления клапан начинает закрываться (шибер движется вверх)
6 Клапан полностью закрывается и остается закрытым пока идет давление на привод (шибер все время наверху)

У реверсивной шиберной задвижки есть отверстие для подсоединения трубопровода на верхней секции задвижки. Это означает, что клапан будет открыт, когда шибер в нижнем положении. Шибер опускается до нижнего положения при применении соответствующего контрольного давления на привод. При потере контрольного давления, давление, действующее на шибер и шток, вызовет автоматическое закрытие клапана. При условии нулевого давления, закрытие клапана происходит с помощью пружины, находящейся узле привод /крышка.

Полнопроходное отверстие задвижки обеспечивает ровный расход с минимальной турбулентностью. Оно также обеспечивает беспрепятственный проход для инструментов для ремонтных работ в скважине. Все клапаны CS-R прошли проверку внутреннего диаметра в соответствии с требованиями API 6A 20е издание

Конструкция седел

Стандартный интерфейс уплотнения шибер-седло и седло-корпус – конструкция скользящей посадки с вставками на торце и уплотнительными кольцами сзади каждого седла. Шибер к седлу с уплотнением металл-к-металлу и седло к корпусу с запрессованным уплотнением используются для высокотемпературных клапанов, в остальных случаях – по запросу.

Фитинги для смазки

Корпус задвижки может смазываться через специальные фитинги, предусмотренные в корпусе задвижки. Все фитинги отвечают требованиям NACE MR0175.

Наружные болты

Все наружные болты отвечают требованиям NACE MR0175.


Реверсивные шиберные задвижки модели СS-R
Компонент Описание Кол-во
1 Корпус клапана 1
2 Гайка *
3 Шпилька *
4 Уплотнительное кольцо крышки 1
5 Стопорная пластина 2
6 Гайка штока 1
7 Реверсивная шиберная задвижка 1
8 Направляющая шибера 2
9 Кольцо уплотнения 2
10 Втулка корпуса 2
11 Уплотнительное кольцо втулки корпуса 4
12 Шпилька штока 8

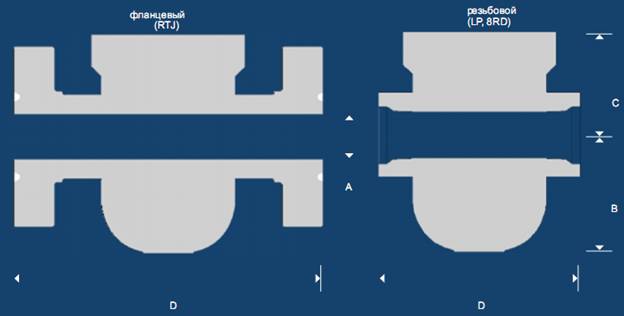

Габаритные размеры

Реверсивные шиберные задвижки модели СS-R

Размер
отверстия
клапана
Рабочее
давление
Обычные размеры С фланцем С резьбой
A B C Ход D Вес D Вес
Бар мм мм мм мм мм кг мм кг
2 1⁄16" 138 52 122 123 65 295 39 244 26
207- 345 52 128 123 65 371 58 244 36
2 9⁄16" 138 65 142 143 78 333 72 260 43
207 – 345 65 150 143 78 422 88 260 55
3 1⁄8" 138 79 176 181 97 358 78 289 62
207 79 185 181 97 434 106 289 75
345 79 185 181 97 437 120 289 75
4 1⁄16" 138 103 219 211 122 435 155 330 126
207 103 230 211 122 511 188 330 143
345 103 230 211 122 549 202 330 143
5 1⁄8" 138 130 295 255 152 562 280 -
207 130 295 255 152 613 315 -
345 130 295 255 152 727 343 -
7 1⁄16" 138 179 352 327 195 663 319 -
207 179 352 327 195 714 349 -
345 179 352 327 195 813 436 -

Материальное исполнение

Основные компоненты

Корпус ASTM A487 CL 4 60K сплав ASTM A487 CL 4 60K сплав ASTM A217 or A487 CA-15 60K SS ASTM A487 CL 4 60K сплав ASTM A487 CL 4 60K сплав ASTM A487 CL 4 60K сплав ASTM A487 CL 4 60K сплав ASTM A217 or A487 CA-15 60K SS ASTM A217 or A487 CA-15 60K SS ASTM A217 or A487 CA-15 60K SS
Шибер AISI 4130 75K азоти- рованная AISI 410 SS 75K азоти- рованная AISI 410 SS 75K азоти- рованная AISI 4130 75K азоти- рованная AISI 410 SS 75K азоти- рованная AISI 410 SS 75K азоти- рованная AISI 410 SS 75K азоти- рованная AISI 410 SS 75K азоти- рованная AISI 410 SS 75K азоти- рованная AISI 410 SS 75K азоти- рованная
Седла AISI 4130 75K азоти- рованная AISI 410 SS 75K азоти- рованная AISI 410 SS 75K азоти- рованная AISI 4130 75K азоти- рованная AISI 410 SS 75K азоти- рованная AISI 410 SS 75K азоти- рованная AISI 410 SS 75K азоти- рованная AISI 410 SS 75K азоти- рованная AISI 410 SS 75K азоти- рованная AISI 410 SS 75K азоти- рованная
Шток AISI 4130 75K азоти- рованная ASTM A564 GR 630 (17-4) 105K азоти- рованная ASTM A564 GR 630 (17-4) 105K азоти- рованная AISI 4130 75K азоти- рованная ASTM A564 GR 630 (17-4) 105K азоти- рованная CRA (2) согл. NACE CRA (2) согл. NACE ASTM A564 GR 630 (17-4) 105K азоти- рованная CRA (2) согл.NACE CRA (2) согл.NACE
Уплотнительное кольцо крышки AISI 1018/1020 AISI 316 SS AISI 316 SS AISI 1018/1020 AISI 316 SS AISI 316 SS AISI 316 SS AISI 316 SS AISI 316 SS AISI 316 SS
Шпильки ASTM A193 GR B7 or ASTM A320 GR L7 ASTM A193 GR B7 or ASTM A320 GR L7 ASTM A193 GR B7 or ASTM A320 GR L7 ASTM A193 GR B7M or ASTM A320 GR L7M ASTM A193 GR B7M or ASTM A320 GR L7M ASTM A193 GR B7M or ASTM A320 GR L7M ASTM A193 GR B7M or ASTM A320 GR L7M ASTM A193 GR B7M or ASTM A320 GR L7M ASTM A193 GR B7M or ASTM A320 GR L7M ASTM A193 GR B7M or ASTM A320 GR L7M
Гайки ASTM A194 GR 2H ASTM A194 GR 2H ASTM A194 GR 2H ASTM A194 GR 2HM ASTM A194 GR 2HM ASTM A194 GR 2HM ASTM A194 GR 2HM ASTM A194 GR 2HM ASTM A194 GR 2HM ASTM A194 GR 2HM

Проточная часть (стандартные конфигурации, изменения возможны по запросу)

  Проточные части не по NACE Проточная часть по NACE
Класс материала API AA BB CC DD-NL EE-0,5 EE-1,5 EE-NL FF-0,5 FF-1,5 FF-NL
работа общая общая общая Кислая среда Кислая среда Кислая среда Кислая среда Кислая среда Кислая среда Кислая среда
Проточная часть стандарт Проточная часть SS полностью SS стандарт Проточная часть SS Проточная часть SS Проточная часть SS полностью SS полностью SS полностью SS
Коррозийность нет легкая средняя нет средняя средняя средняя высокая высокая высокая
API -температуры L - X L - X P - X L - X L - X L - X L - X P - X P - X P - X

Примечание

  1. Азотирование – стандартно для всех шиберов и седел. Карбид вольфрама, HF6, также применяются другие техники.
  2. Коррозионно-устойчивый сплав по NACE MR0175/ISO 15156.
  3. В высокотемпературных (API температурный диапазон X,Y) клапанах используется графитовая набивка. Другая особая набивка – по запросу.
  4. Тефлоновые вставки на торцах седла – стандартные в клапанах. Седла металл-металл – по запросу.
  5. Результаты испытаний на удар по Шарпи в соответствии с требованиями API по предельной температуре эксплуатации и классу материала.
  6. Материалы для проточной части для кислой среды отвечают требованиям последнего издания NACE MR0175. Объяснения по индексам, используемых при обозначении проточных частей для кислой среды:
    • 0,5 = 0.5 psi максимальное парциальное давление сероводорода;
    • 1,5 = 1.5 psi максимальное парциальное давление сероводорода;
    • NL = выход сероводорода без ограничений.
  7. Компания оставляет за собой право использовать материалы класса ZZ если заказчик запрашивает материалы конструкции, которые не соответствуют текущим стандартам NACE MR0175/ISO.
