Отсечные задвижки с маховиком с литым корпусом, модель СХ

Отсечные задвижки с маховиком с литым корпусом модели СХ

Назначение: Раздвижные задвижки с литым корпусом модели CX сконструированы для нефтегазовых скважин или других важных работ с рабочим давлением от 138 до 345 бар.

Исполнение:

Все раздвижные клапаны модели CX сделаны согласно API 6A 20е издание, монограммное оборудование, в наличие имеются размеры отверстий от 2-1/16" до 7-1/16".

Клапаны модели CX имеют температурный диапазон по API 6A от L (- 45 С) до Y (343 С). Клапаны по API с температурным диапазоном X и Y имеют сниженное давление, как требуется приложением G по API 6A 20е издание.

Особенности конструкции

Выдвижная задвижка подлежит замене на месте эксплуатации и обеспечивает плотное механическое уплотнение, которое не основывается на линейном давлении. Это обеспечивает целостность уплотнения и при высоком, и при низком давлении.

Конструкции седел

Стандартные уплотняющие поверхности задвижка к седлу и седло к корпусу – это конструкция скользящей посадки, поддерживаемая вставками на торце и сзади каждого седла. Уплотнение металл-металл задвижка-седло и запрессованное седло к корпусу используется для высокотемпературных клапанов, а в других случаях – по запросу.

Конструкция набивки

Набивка штока в стиле Chevron заменяема и может перезаряжаться с помощью впрыска набивочными трубками. Это гарантирует эффективное уплотнение на весь срок службы клапана. Графитовое уплотнение используется для высокотемпературных применений.

Смазка корпуса

Все клапаны модели CX поставляются со смазкой, подходящей для класса материала и температурного диапазона клапана для обеспечения надежной работы клапана под давлением и предотвращения коррозии во время хранения перед использованием.

Смазочные фитинги

Корпус задвижки может смазываться через смазочные фитинги, находящиеся в корпусе задвижки. Все фитинги отвечают требованиям NACE MR0175.

Открытые болты

Все открытые болты отвечают требованиям по NACE MR0175.

Полно проходное отверстие трубы

Полно проходное отверстие трубы обеспечивает ровный сплошной поток с минимальной турбулентностью. Также обеспечивает беспрепятственный проход инструментов для внутрискважинных работ. Все клапаны CX проверены на постоянство внутреннего диаметра согласно API 6A 20е издание.

Конфигурация

(типовой клапан в исполнении с одного конца фланец с другого под резьбовое соединение)

Отсечные задвижки с маховиком с литым корпусом модели СХ

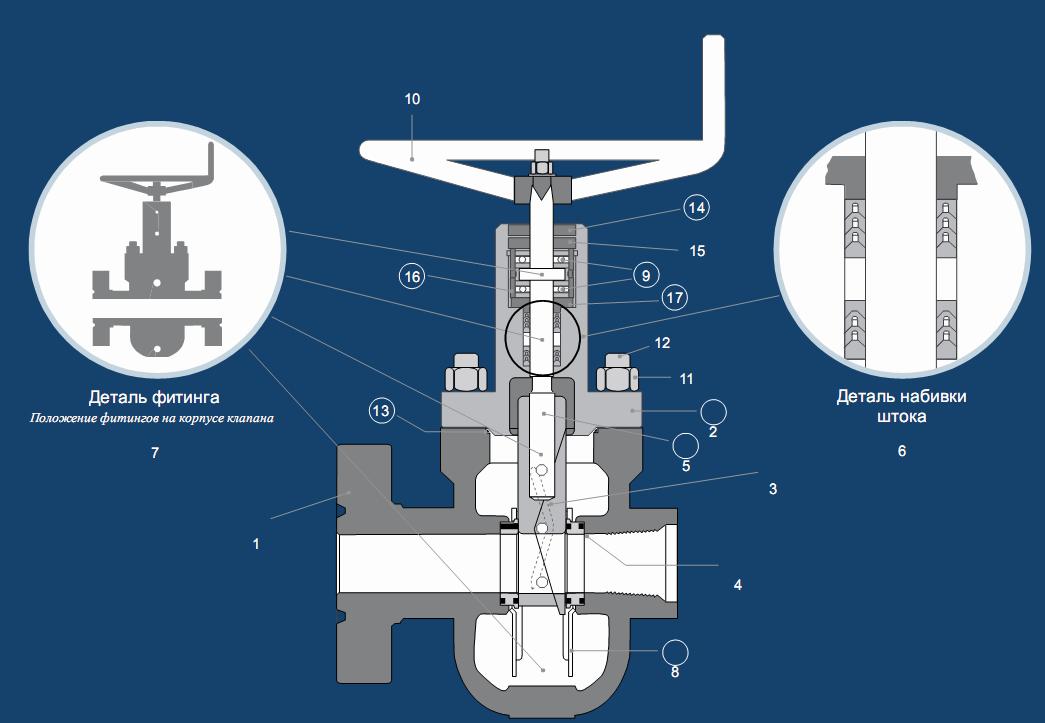

Основной компонент Описание Кол-во
1 Корпус клапана 1
2 Крышка клапана 1
3 Выдвижная задвижка в сборе 1
4 седло 2
5 Рабочий шток 1
6 Набивка штока в комплекте 1
7 Масленка Зерка (1) , Фитинг впрыска набивки (1) , фитинги смазки корпуса (2) *
8 Направляющая шибера 2
9 Упорные подшипники 2
10 Маховик с гайкой и шайбой 1
11 Гайка 8
12 Шпилька 8
13 Кольцо уплотнения крышки 1
14 Нажимная гайка 1
15 Гайка штока 1
16 Подшипник распорной втулки 1
17 Стопор набивки 1

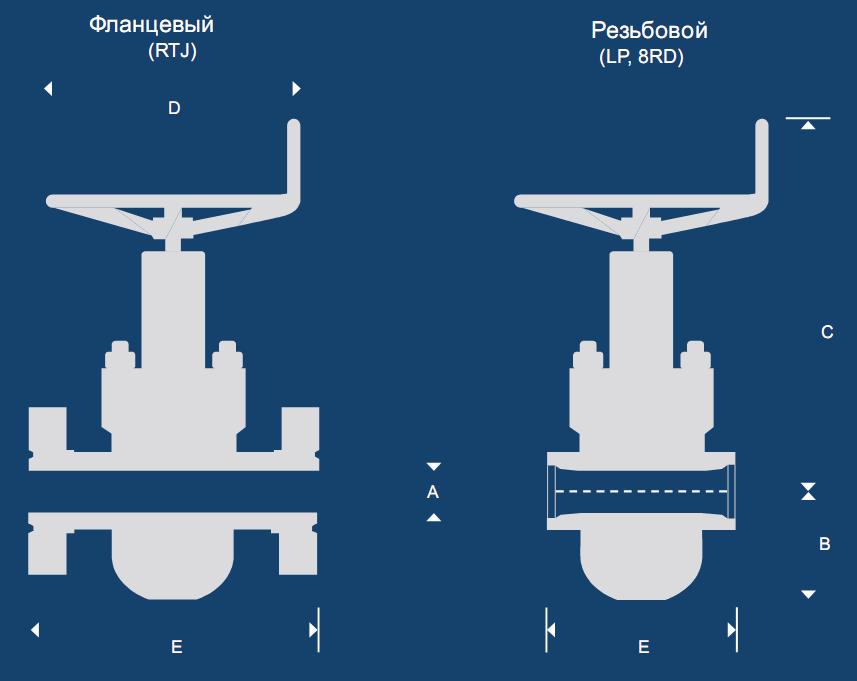

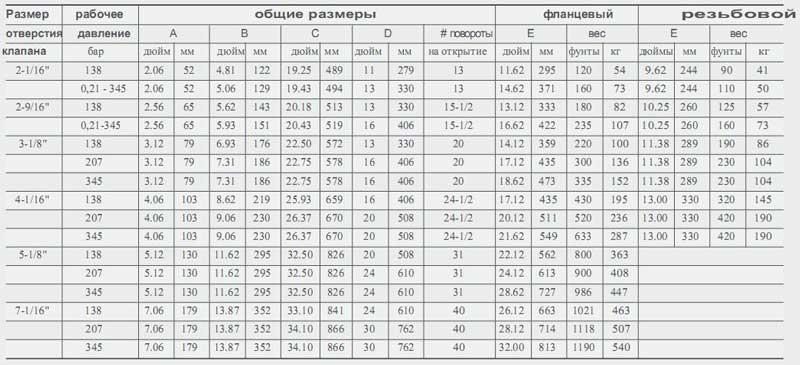

Габаритные размеры

Отсечные задвижки с маховиком с литым корпусом модели СХ
Отсечные задвижки с маховиком с литым корпусом модели СХ

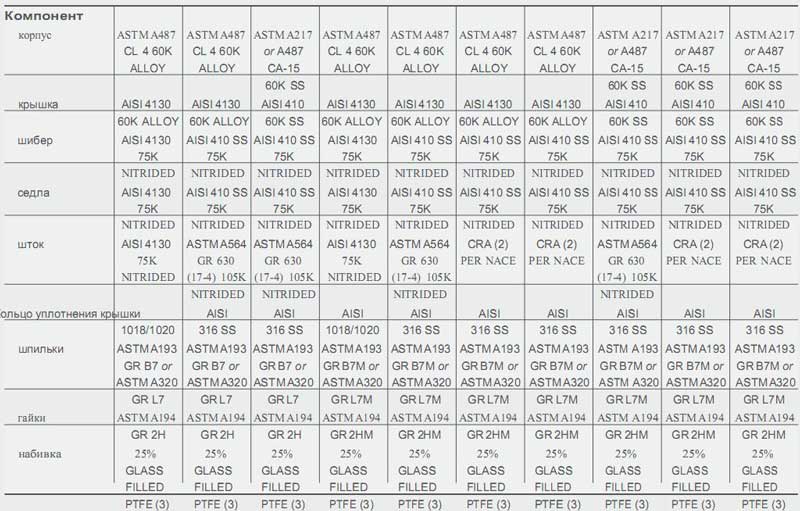

Материальное исполнение

Отсечные задвижки с маховиком с литым корпусом модели СХ

Проточная часть

  Проточные части не по NACE Проточная часть по NACE
Класс материала API AA BB CC DD-NL EE-0,5 EE-1,5 EE-NL FF-0,5 FF-1,5 FF-NL
Работа общая общая общая Кислая среда Кислая среда Кислая среда Кислая среда Кислая среда Кислая среда Кислая среда
Проточная часть стандарт из нерж. стали полностью из нерж. стали стандарт из нерж. стали из нерж. стали из нерж. стали полностью из нерж. стали полностью из нерж. стали полностью из нерж. стали
Коррозийность нет легкая средняя нет средняя средняя средняя высокая высокая высокая
API-температуры L - Y L - Y P - Y L - Y L - Y L - Y L - Y P - Y P - Y P - Y

Примечание

  1. Азотирование – стандартно для всех шиберов и седел. Карбид вольфрама, HF6, также применяются другие техники.
  2. Коррозионно-устойчивый сплав по NACE MR0175/ISO 15156.
  3. В высокотемпературных (API температурный диапазон X,Y) клапанах используется графитовая набивка. Другая особая набивка – по запросу.
  4. Тефлоновые вставки на торцах седла – стандартные в клапанах. Седла металл-металл – по запросу.
  5. Результаты испытаний на удар по Шарпи в соответствии с требованиями API по предельной температуре эксплуатации и классу материала.
  6. Материалы для проточной части для кислой среды отвечают требованиям последнего издания NACE MR0175. Объяснения по индексам, используемых при обозначении проточных частей для кислой среды:
    • 0,5 = 0.5 psi максимальное парциальное давление сероводорода;
    • 1,5 = 1.5 psi максимальное парциальное давление сероводорода;
    • NL = выход сероводорода без ограничений.
  7. Компания оставляет за собой право использовать материалы класса ZZ если заказчик запрашивает материалы конструкции, которые не соответствуют текущим стандартам NACE MR0175/ISO.
