Изготовление, сборка, тестирование и испытание шиберных задвижек
производится на заводах в Швейцарии, Германии, Франции, Турции, США, Японии и Кореи

Шиберные задвижки с маховиком со штампованным корпусом,
модель FS

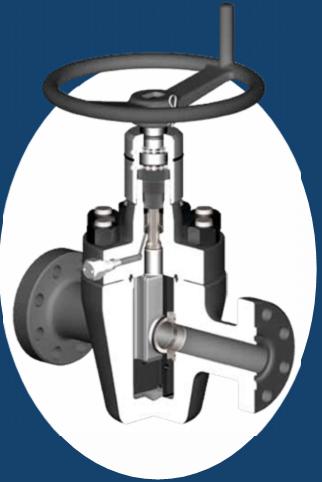

Шиберные задвижки с маховиком со штампованным корпусом модели FS

Назначение: применяются для работы на трубопроводе в нефтегазовом устье скважины с рабочим давлением от 690 до 1034 бар.

Рабочие температуры

Задвижки модели FS поставляются с температурными диапазонами по API 6A от L (-45 С) до Y (343 С). Клапаны для температурных диапазонов API X и Y идут со сниженным давлением как требуется Приложением G в API 6A 20м издании.

Особенности конструкции:

Цельный шибер заменяется на месте эксплуатации и обеспечивает клапану возможность полного двунаправленного уплотнения и при низком, и при высоком давлении.

Стандартный интерфейс уплотнения шибер-седло и седло-корпус – это конструкция из двух частей, состоящая из кольца седла и втулки корпуса с двумя ставками сзади каждой части. Интерфейс шибер-седло – стандартно металл-металл. Металлические вставки используются для высокотемпературных применений.

Набивку штока можно заменить, с ней идет антиэкструзионное кольцо. Это гарантирует эффективное уплотнение на срок службы клапана. Графитовая набивка используется для высокотемпературных применений.

Все клапаны модели FS имеют встроенное верхнее уплотнение крышки или штока металл-металл. Когда клапан находится в положении обратного затвора, давление удерживается внутри полости задвижки и не может попасть на участок с набивкой крышки или штока.

Корпус клапана может смазываться с помощью смазочного фитинга, находящегося в крышке клапана. Позади смазочного фитинга находится встроенный обратный клапан для обеспечения однонаправленного потока. Все фитинги соответствуют требованиям NACE MR0175.

У всех клапанов FS есть смазка для полости корпуса, подходящая для класса материала и температурного диапазона клапана. Это обеспечивает бесперебойную работу задвижки под давлением и предотвращает образование коррозии во время хранения.

Полно проходное отверстие обеспечивает свободный поток с минимальной турбулентностью, а также беспрепятственный проход для инструментов для обслуживания скважины. Все клапаны CX проверены на постоянство внутреннего диаметра согласно API 6A, 20е издание.

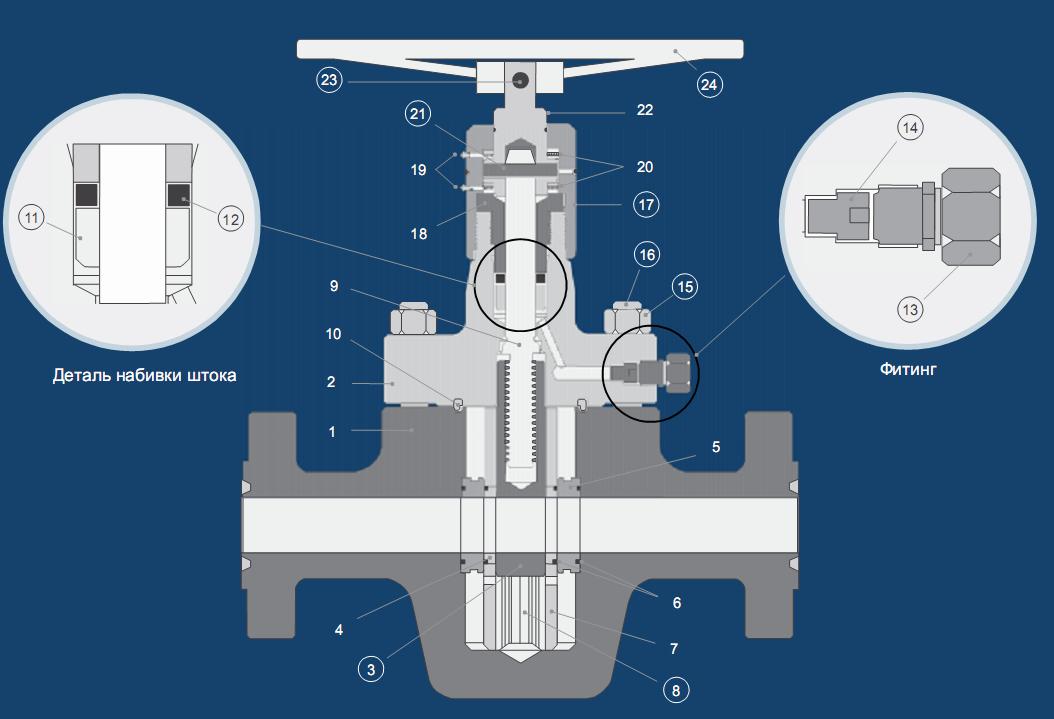

Внутренняя конфигурация (на примере клапана с фитингом для смазки в крышке)

Шиберные задвижки с маховиком со штампованным корпусом модели FS

Компонент Описание Кол-во Компонент Описание Кол-во
1 Корпус клапана 1 13 Фитинг смазки крышки 1
2 Крышка клапана 1 14 Встроенный шаровой обратный клапан 1
3 Шибер 1 15 Гайка 8
4 Кольцо седла 2 16 Шпилька 8
5 Втулка корпуса 2 17 Крышка подшипника 1
6 Кольцо седла 4 18 Стопор набивки 1
7 Пластинка стопора 2 19 Масленка Зеркала подшипника 2
8 Направляющая задвижки 2 20 Упорные подшипники 2
9 Рабочий шток 1 21 Штифт штока 1
10 Кольцо уплотнения крышки 1 22 Адаптор штока 1
11 Набивка штока 1 23 Штифт маховика 1
12 Анти-экструзионное кольцо 1 24 Маховик 1

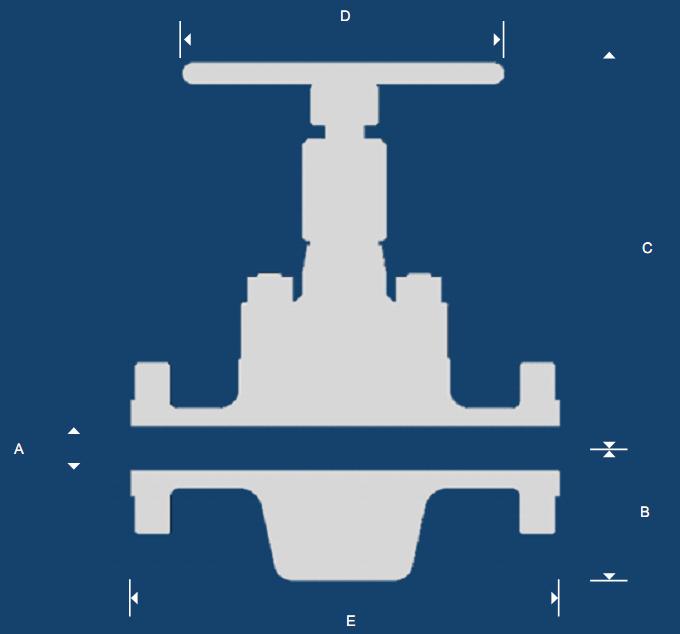

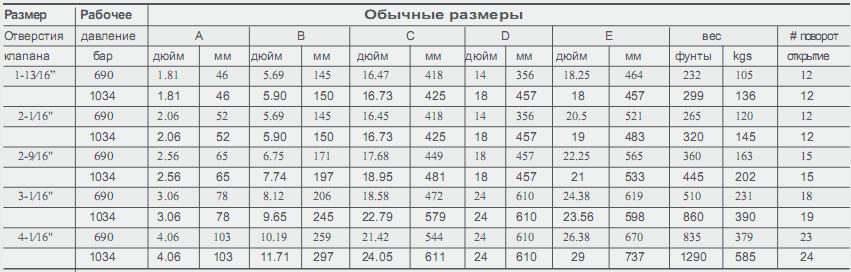

Габаритные размеры

Шиберные задвижки с маховиком со штампованным корпусом модели FS
Шиберные задвижки с маховиком со штампованным корпусом модели FS

Материальное исполнение

Проточная часть

Проточные части не по NACE Проточная часть по NACE
Класс материала API AA BB CC DD-NL EE-0,5 EE-1,5 EE-NL FF-0,5 FF-1,5 FF-NL
работа общая общая общая Кислая среда Кислая среда Кислая среда Кислая среда Кислая среда Кислая среда Кислая среда
Проточная часть стандарт Проточная часть SS полностью SS стандарт Проточная часть SS Проточная часть SS Проточная часть SS полностью SS полностью SS полностью SS
Коррозийность нет легкая средняя нет средняя средняя средняя высокая высокая высокая
API -температуры L - Y L - Y P - Y L - Y L - Y L - Y L - Y P - Y P - Y P - Y

Компоненты

Корпус AISI 4130 75K сплав AISI 4130 75K сплав AISI 410 75K SS AISI 4130 75K сплав AISI 4130 75K сплав AISI 4130 75K сплав AISI 4130 75K сплав AISI 410 75K SS AISI 410 75K SS AISI 410 75K SS
Крышка AISI 4130 75K сплав AISI 4130 75K сплав AISI 410 75K SS AISI 4130 75K сплав AISI 4130 75K сплав AISI 4130 75K сплав AISI 4130 75K сплав AISI 410 75K SS AISI 410 75K SS AISI 410 75K SS
Затвор (4) AISI 4130 75K азоти- рование AISI 410 SS 75K азоти- рование AISI 410 SS 75K азоти- рование AISI 4130 75K азоти- рование AISI 410 SS 75K азоти- рование AISI 410 SS 75K азоти- рование AISI 410 SS 75K азоти- рование AISI 410 SS 75K азоти- рование AISI 410 SS 75K азоти- рование AISI 410 SS 75K азоти- рование
Седла (4) AISI 4130 75K азоти- рование AISI 410 SS 75K азоти- рование AISI 410 SS 75K азоти- рование AISI 4130 75K азоти- рование AISI 410 SS 75K азоти- рование AISI 410 SS 75K азоти- рование AISI 410 SS 75K азоти- рование AISI 410 SS 75K азоти- рование AISI 410 SS 75K азоти- рование AISI 410 SS 75K азоти- рование
Шток AISI 4130 75K азоти- рование ASTM A564 GR 630 (17-4) ASTM A564 GR 630 (17-4) AISI 4130 75K азоти- рование ASTM A564 GR 630 (17-4) CRA (2) по NACE CRA (2) PER NACE ASTM A564 GR 630 (17-4) CRA (2) PER NACE CRA (2) PER NACE
Уплотнительное кольцо крышки AISI 316 SS AISI 316 SS AISI 316 SS AISI 316 SS AISI 316 SS AISI 316 SS AISI 316 SS AISI 316 SS AISI 316 SS AISI 316 SS
Шпильки ASTM A193 GR B7 ASTM A193 GR B7 ASTM A193 GR B7 ASTM A193 GR B7M или ASTM A320 GR L7M ASTM A193 GR B7M или ASTM A320 GR L7M ASTM A193 GR B7M или ASTM A320 GR L7M ASTM A193 GR B7M или ASTM A320 GR L7M ASTM A193 GR B7M или ASTM A320 GR L7M ASTM A193 GR B7M или ASTM A320 GR L7M ASTM A193 GR B7M или ASTM A320 GR L7M
Гайки ASTM A194 GR 2H ASTM A194 GR 2H ASTM A194 GR 2H ASTM A194 GR 2H ASTM A194 GR 2H ASTM A194 GR 2H ASTM A194 GR 2H ASTM A194 GR 2H ASTM A194 GR 2H ASTM A194 GR 2H
Набивка PTFE WRAP с FKM 70D вставка (3) PTFE WRAP с FKM 70D вставка (3) PTFE WRAP с FKM 70D вставка (3) PTFE WRAP с FKM 70D вставка (3) PTFE WRAP с FKM 70D вставка (3) PTFE WRAP с FKM 70D вставка (3) PTFE WRAP с FKM 70D вставка (3) PTFE WRAP с FKM 70D вставка (3) PTFE WRAP с FKM 70D вставка (3) PTFE WRAP с FKM 70D вставка (3)
Уплотнения для корпуса Втулка и Кольцо седла PTFE PTFE PTFE PTFE PTFE PTFE PTFE PTFE PTFE PTFE

Примечание

  1. Азотирование – стандартно для всех шиберов и седел. Карбид вольфрама, HF6, также применяются другие техники.
  2. Коррозионно-устойчивый сплав по NACE MR0175/ISO 15156.
  3. В высокотемпературных (API температурный диапазон X,Y) клапанах используется графитовая набивка. Другая особая набивка – по запросу.
  4. Альтернативой стандартного поверхностного упрочнения на затворах, является карбид вольфрама. Седла из твердого стеллена. По заказу, другие методы возможны.
  5. Результаты испытаний на удар по Шарпи в соответствии с требованиями API по предельной температуре эксплуатации и классу материала.
  6. Материалы для проточной части для кислой среды отвечают требованиям последнего издания NACE MR0175. Объяснения по индексам, используемых при обозначении проточных частей для кислой среды:
    • 0,5 = 0.5 psi максимальное парциальное давление сероводорода;
    • 1,5 = 1.5 psi максимальное парциальное давление сероводорода;
    • NL = выход сероводорода без ограничений.
  7. Компания оставляет за собой право использовать материалы класса ZZ если заказчик запрашивает материалы конструкции, которые не соответствуют текущим стандартам NACE MR0175/ISO.
  8. Высокотемпературные клапаны (API –диапазоны X,Y) используют уплотнения металл-металл. Другие специальные уплотнения – по запросу.
