Изготовление, сборка, тестирование и испытание запорных шаровых клапанов
производится на заводах в Швейцарии, Германии, Франции, Турции, США, Японии и Кореи

Запорный шаровой клапан модели SHPV

Запорный шаровой клапан модели SHPV

Назначение: запирающий скребковый клапан

Модель SHPV – это запирающий скребковый клапан, сконструированный для работы в самых суровых условиях. Цапфенный блочный шаровой клапан уменьшает и крутящий момент, и нагрузку на шток, увеличивая срок службы.

Модель SHPV – двухсторонняя для использования и пускового устройства и ресивера, и может быть установлена с байпасом там, где необходимо.

Технические характеристики

  • размерный ряд: от 3’’ и выше
  • классы давления: ASME 150 – 2500 и API 2000 -5000
  • Температурный диапазон: от -45 до 204 градусов Цельсия
  • материалы: LF2, 316 SS и экзотические сплавы по запросу
  • уплотнения: HSN, HNBR, материалы James Walker, Витон, тефлон, Девлон, Peek (полиэфирэфиркетон) или по запросу

Особенности конструкции

  • самозапирающийся клапан с опциональными перепускными клапанами
  • цапфенный блочный шаровой клапан для уменьшенного крутящего момента и сниженной нагрузки на шток
  • большие подшипники для гладкой надежной работы
  • верхнее уплотнение с автоматическим сбросом нагнетательного потока
  • двойной блок и слив с возможностью вентиляции и дренажа
  • аварийный впрыск уплотнителя седла
  • большие масленки с шаровыми головками со спрятанными затворами/контрольными устройствами
  • крышка с входом для скребка с вентиляцией и предохранительным пазом разгрузки давления
  • крышка с входом для скребка с опциями шестигранник и гаечный ключ
  • открытые и закрытые запираемые стопорные пластины 2" – 6"
  • 6" и больше используют клапан выравнивания полости корпуса
  • большие монтажные подушки привода и штоки
  • принимает длинные ерши и сферические скребки
  • полный комплект скребковых систем и принадлежностей

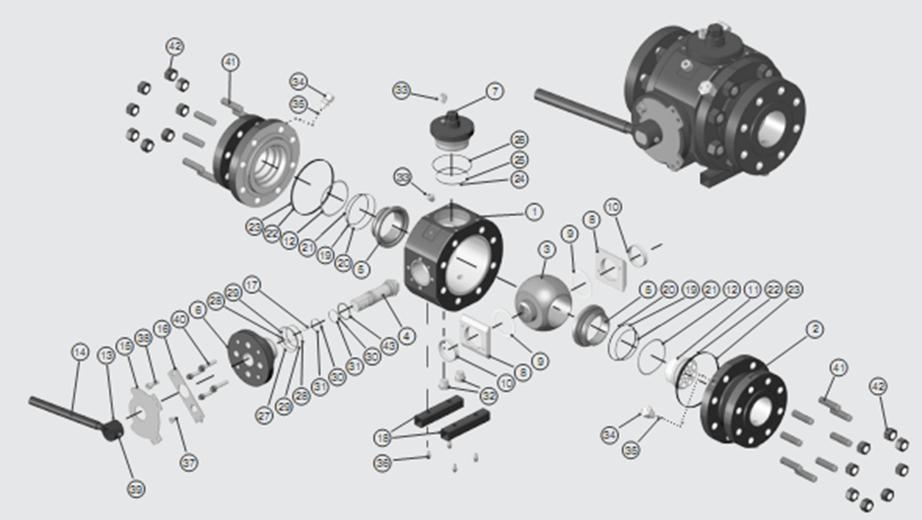

СОСТАВНЫЕ ЧАСТИ МОДЕЛИ SHPV размер клапанов 3" - 6"

Запорный шаровой клапан модели SHPV


Поз. Кол-во Описание Поз. Кол-во Описание Поз. Кол-во Описание
1 1 Корпус 16 1 Запирающая пластина 31 2 Упорное уплотнение штока
2 2 Опора 17 2 Торсион 32 2 Дренажная пробка
3 1 Шар 189 2 Лапы 33 2 Вентиляционный фитинг
4 1 Шток 19 2 Кольцевое уплотнение седла 34 2 Большая масленка с полукруглой головкой
5 2 Седло в сборе 20 2 Упорное кольцо седла 35 2 Спрятанный затвор/контрольное устройство
6 1 Крышка 21 2 Вторичное уплотнение седла 36 4 Винты с головками для лап
7 1 Затвор 22 4 Кольцевое уплотнение опоры 37 1 Винты для запирающей пластины
8 2 Цапфенный блок 23 2 Упорное кольцо опоры 38 1 Стопорный винт
9 2 Прокладка цапфы 24 1 Кольцевое уплотнение затвора 39 1 Винт ручки
10 2 Подшипник цапфы 25 1 Упорное кольцо затвора 40 ~ Болты крышки
11 1 Уловитель 26 1 Вторичное уплотнение затвора 41 ~ Шпильки корпуса
12 2 Сильфон 27 1 Вторичное уплотнение крышки 42 ~ Гайки корпуса
13 1 Втулка ручки 28 2 Кольцевое уплотнение крышки 43 1 Упорный подшипник штока
14 1 Удлинение ручки 29 2 Упорное уплотнение крышки 44 1 Клапан уравнитель 6"-8" (не показан)
15 1 Запирающая стопорная пластина 30 2 Кольцевое уплотнение штока

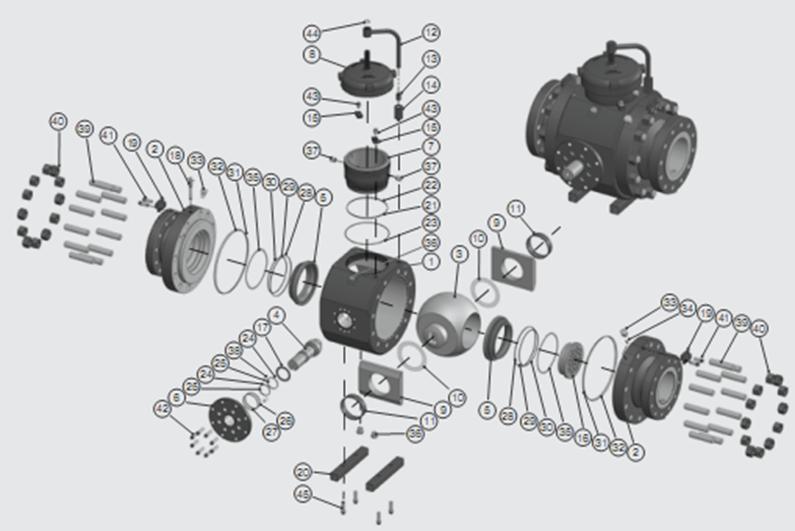

СОСТАВНЫЕ ЧАСТИ МОДЕЛИ SHPV размер 8" и больше

Запорный шаровой клапан модели SHPV

Поз. Кол-во Описание Поз. Кол-во Описание Поз. Кол-во Описание
1 1 Корпус 16 1 Уловитель 31 4 Уплотнение опоры
2 2 Опора 17 1 Упорный подшипник 32 2 Поддержка опоры
3 1 Шар 18 1 Клапан уравнитель 33 2 Большая масленка с полукруглой головкой
4 1 Шток 19 2 Подъемная пластина 34 2 Спрятанный затвор/контрольное устройство
5 2 Седло в сборе 20 2 Лапы 35 2 Волнистая пружина
6 1 Крышка 21 1 Кольцевое уплотнение затвора 36 1 Прокачной штуцер
7 1 Затвор 22 1 Упорное кольцо затвора 37 2 Прокачной штуцер
8 1 Крышка затвора 23 1 Вторичное уплотнение затвора 38 2 Торсион
9 2 Блок цапфы 24 2 Кольцевое уплотнение штока 39 ~ Шпилька корпуса
10 2 Прокладка цапфы 25 2 Упорное уплотнение штока 40 ~ Гайки корпуса
11 2 Подшипник цапфы 26 1 Кольцевое уплотнение крышки 41 4 Подъемный винт
12 1 Поворотный рычаг 27 1 Упорное уплотнение крышки 42 ~ Болты крышки
13 1 Поворотный подшипник 28 2 Кольцевое уплотнение седла 43 2 Стопорные винты затвора
14 1 Поворотная основа 29 2 Упорное уплотнение седла 44 1 Стопорное кольцо
15 2 Стопор затвора 30 2 Вторичное уплотнение седла 45 4 Винты лап

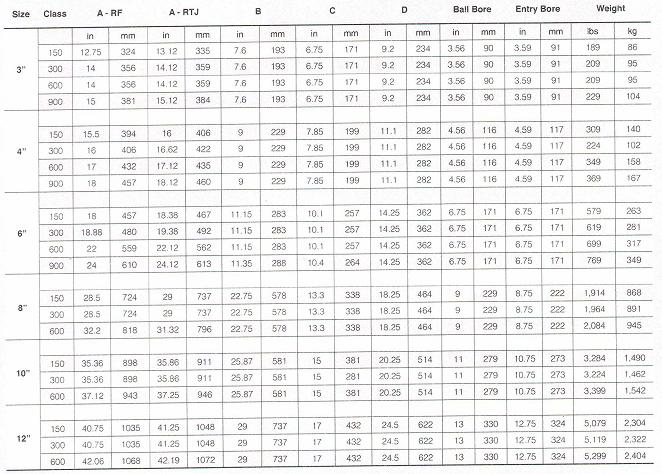

РАЗМЕРЫ И ВЕСА

Размеры клапанов 3" – 6" 8" и больше
Запорный шаровой клапан модели SHPV

Запорный шаровой клапан модели SHPV
