Шаровые краны модели TR3

Назначение: регулирование потока в трубопроводах нефтегазовой промышленности для управления технологическим процессом, регулирования мощности, нефтегазовых и других применений по регулированию потока, в которых первостепенными являются качество, конструкция, безопасность и защита окружающей среды

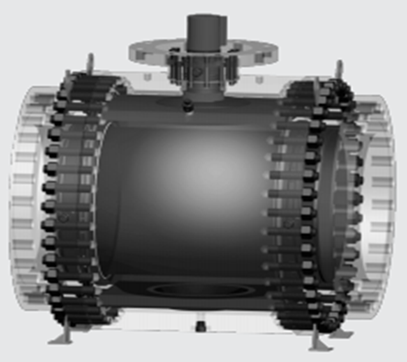

Шаровые краны с креплением на цапфе модель TR3 сконструированы по последним стандартам API, ISO и ASME и изготовлены с использованием лучших в своем классе материалов и

Исполнение:

Размер - 2" – 26" ANSI

класс: 150, 300, 600, 900, 1500 и 2500

с полнопроходным и уменьшенным сечением

Особенности конструкции:

Шаровые краны модели TR3

Основные части

Название части Материал
Корпус/ опора A105, LF2, 316, 316L, 304, 304L
Шар/ шток 316, 316L, 304, 304L, F6a, 17-4PH, CS+1mil ENP
Седло Нейлон, термопластик Devlon, полиэфирэфиркетон

Шаровые краны модели TR3
  • Корпус сделан из 3 штампованных заготовок, отдельные части соединены болтами.
  • Функция двойной блок и слив означает, что можно опорожнять или блокировать полость в полностью открытом или закрытом положении.
  • Конструкция с большим цапфенным подвесом обеспечивает центральное позиционирование при самом высоком рабочем давлении. Шар, монтированный на цапфе, обеспечивает легкость работы.
  • Заземляющее устройство поставляется для положительного антистатического между шаром/штоком и корпусом. Поставляются коррозионно-устойчивые подшипники с низким коэффициентом трения.
  • Крепежная плита для привода обработана и просверлена – подготовлена для установки привода.

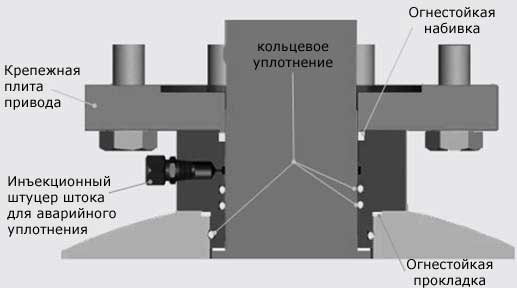

  • Два комплекта кольцевых уплотнений плюс огнестойкая набивка на штоке/ металлическом седле эффективно предупреждает утечку.
Шаровые краны модели TR3

Шаровые краны модели TR3
  • Пружина из материала Инконель продвигает седло с уплотнением из нейлона/Девлона к шару, создавая уплотнение и по течению и против течения клапана.

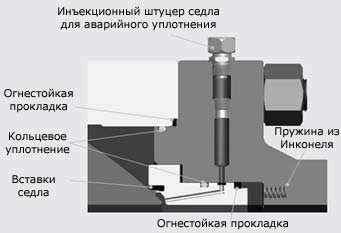

  • Поставляются фитинги впрыска для уплотнителя для аварийного уплотнения штока или седла.
  • Вставки седла находятся в пределах монолитного металлического кольца седла. Уплотнение между седлами и шаром достигается пружинами седла при отсутствии или очень низком давлении в трубопроводе. При более высоком давлении в трубопроводе, давление в трубопроводе вместе с нагрузкой на пружину прижимает кольцо верхнего седла к шару, в результате чего получается более плотное уплотнение.

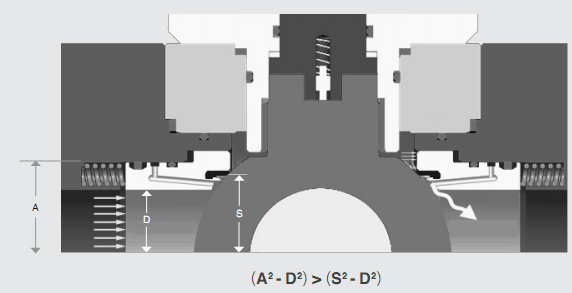

  • самобалансирующееся седло сконструировано так, чтобы предотвращать излишнее повышение давления внутри клапана с помощью автоматического сброса давления, когда давление полости корпуса превышает нагрузку пружины на седла.
  • огнестойкая конструкция протестирована согласно API 607
Шаровые краны модели TR3

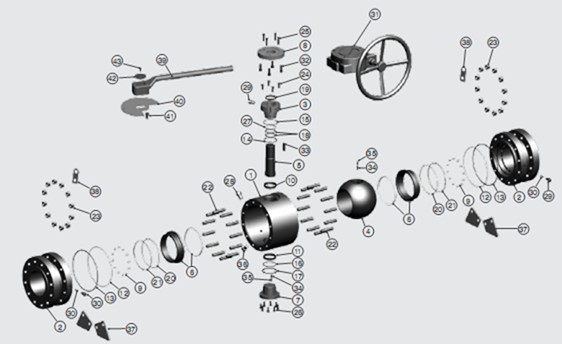

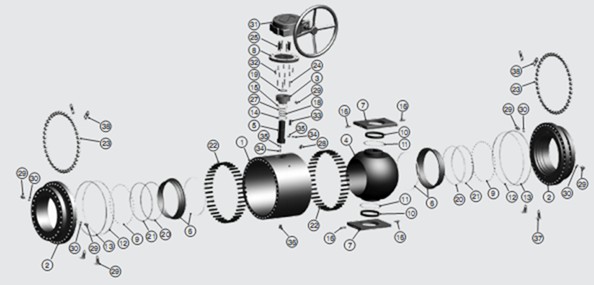

СОСТАВНЫЕ ЧАСТИ МОДЕЛИ TR3

Модель TR3 2"-4" класс 600, 900, 1500 и 2500 | 3"-12" класс 150 и 300

Шаровые краны модели TR3

компонент описание компонент описание компонент описание
1 Корпус 16 Уплотнение цапфы 31 Рабочая пластина редуктора
2 Опора 17 Дополнительное уплотнение цапфы 32 Винт рабочей пластины редуктора
3 Крышка 18 Уплотнение штока 33 Ключ штока
4 Шар 19 Дополнительное уплотнение штока 34 Деталь заземления
5 Шток 20 Уплотнение седла 35 Пружина заземления
6 Подузел кольца седла 21 Дополнительное уплотнение седла 36 Дренажная пробка
7 Цапфа 22 Шпильки опоры 37 Опора
8 Верхняя крышка 23 Гайки опоры 38 Монтажная проушина
9 Пружина седла 24 Винт крышки 39 Ручка
10 Подшипник штока 25 Винт верхней крышки 40 Стопорная пластина
11 Подшипник цапфы 26 Винт цапфы 41 Винт стопорной пластины
12 Уплотнение опоры 27 Шток опорного подшипника 42 Держатель
13 Дополнительное уплотнение опоры 28 Спускной клапан 43 Винт ручки
14 Уплотнение крышки 29 Фитинг впрыскивания -
15 Дополнительное уплотнение крышки 30 Обратный клапан -

СОСТАВНЫЕ ЧАСТИ МОДЕЛИ TR3

Модель TR3 14"-48" класс 150, 300 и 600 | 6"-24" класс 900, 1500 и 2500

Шаровые краны модели TR3

компонент описание компонент описание компонент описание
1 Корпус 16 Установочный штырек цапфы 31 Редуктор
2 Торцевая крышка 17 нет 32 Винт редуктора
3 Крышка 18 Уплотнение штока 33 Ключ штока
4 Шар 19 Дополнительное уплотнение штока 34 Деталь заземления
5 Шток 20 Уплотнение седла 35 Пружина заземления
6 Подузел кольца седла 21 Дополнительное уплотнение седла 36 Дренажная пробка
7 Опора цапфы 22 Шпильки торцевой крышки 37 Опора
8 Верхняя крышка 23 Гайки торцевой крышки 38 Монтажная проушина
9 Пружина седла 24 Винт крышки -
10 Подшипник цапфы 25 Винт верхней крышки -
11 Шар опорного подшипника 26 нет -
12 Уплотнение торцевой крышки 27 Шток опорного подшипника -
13 Дополнительное уплотнение торцевой крышки 28 Спускной клапан -
14 Уплотнение крышки 29 Фитинг впрыскивания -
15 Дополнительное уплотнение крышки 30 Обратный клапан -

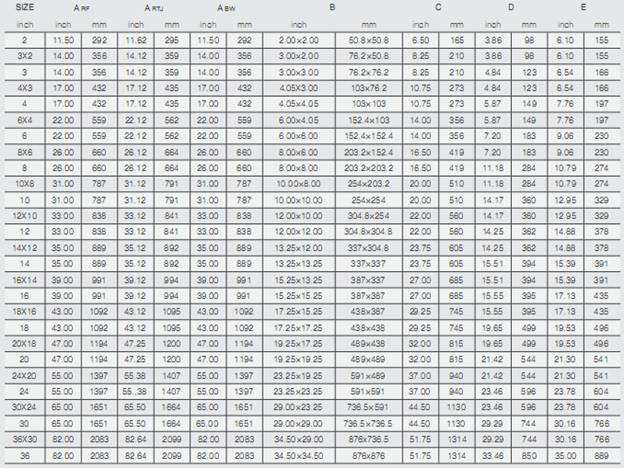

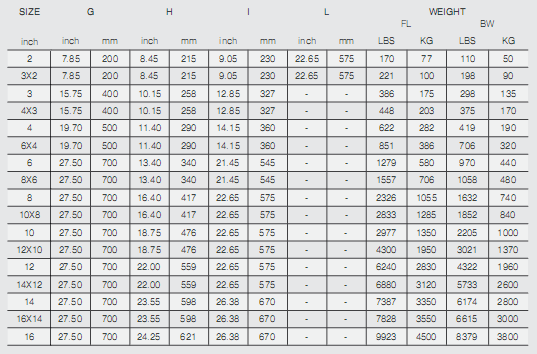

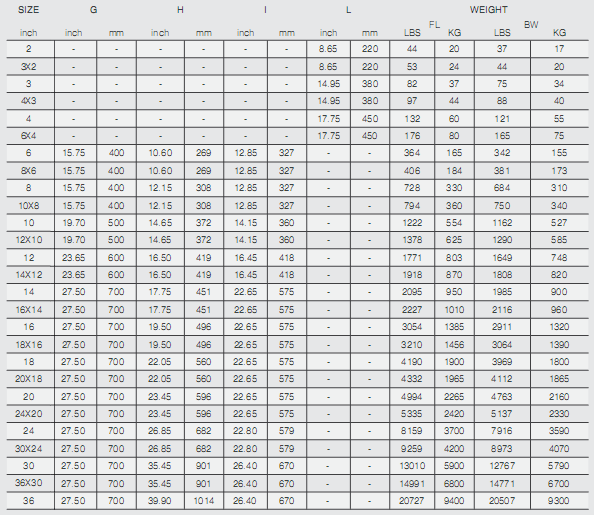

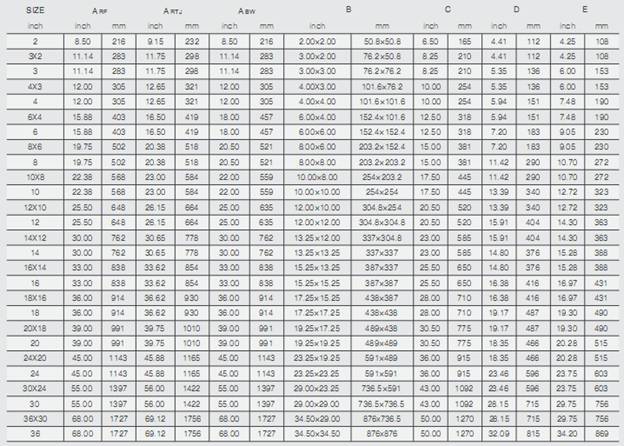

РАЗМЕРЫ И ВЕСА ПО КЛАССУ ANSI 150

Шаровые краны модели TR3

Примечания: размер «D» включает винты цапфы, дренажную пробку и скобы опоры. Другие размеры поставляются по запросу.


Шаровые краны модели TR3

Шаровые краны модели TR3
Шаровые краны модели TR3

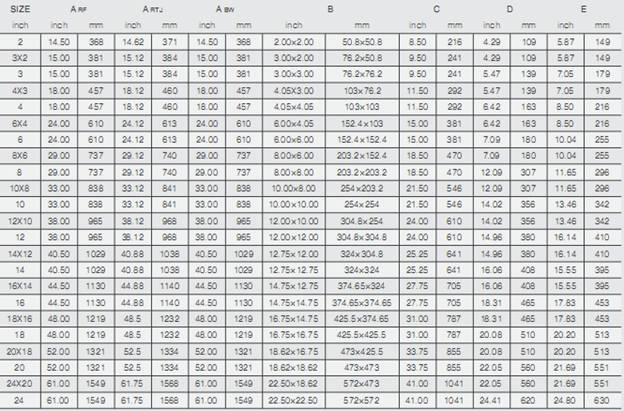

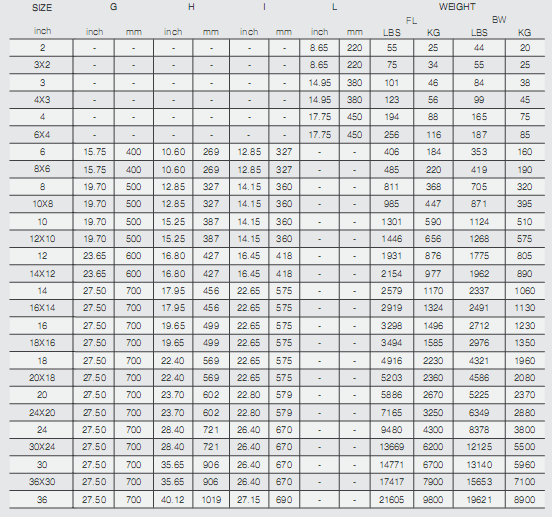

РАЗМЕРЫ И ВЕСА ПО КЛАССУ ANSI 300

Шаровые краны модели TR3

Примечания: Размер «D» включает винты цапфы, дренажную заглушку и скобы опоры. Другие размеры поставляются по запросу.


Шаровые краны модели TR3

Шаровые краны модели TR3
Шаровые краны модели TR3

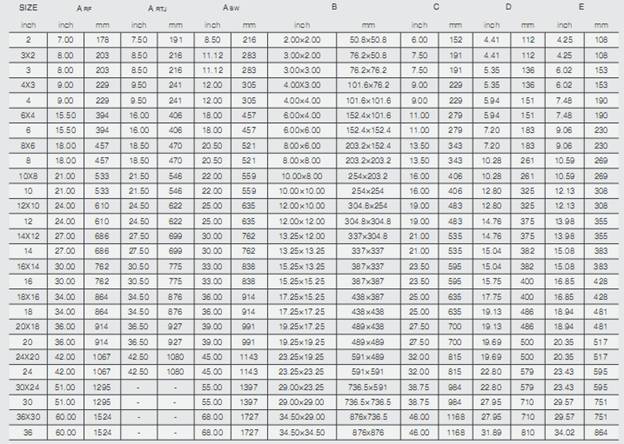

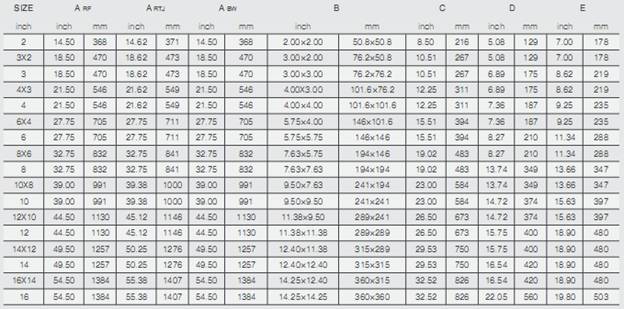

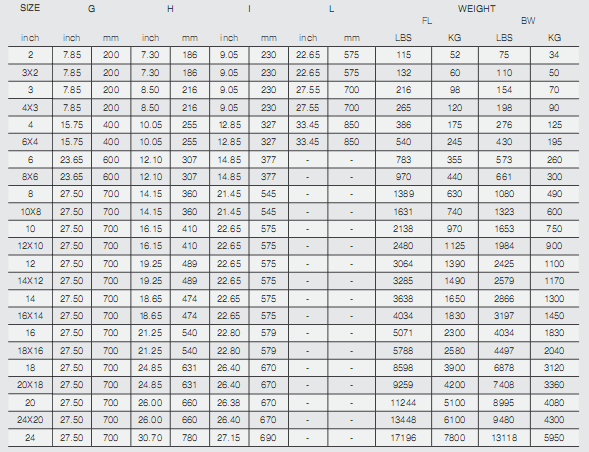

РАЗМЕРЫ И ВЕСА ПО КЛАССУ ANSI 600

Шаровые краны модели TR3

Примечания: Размер «D» включает винты цапфы, дренажную заглушку и скобы опоры. Другие размеры поставляются по запросу.


Шаровые краны модели TR3

Шаровые краны модели TR3
Шаровые краны модели TR3

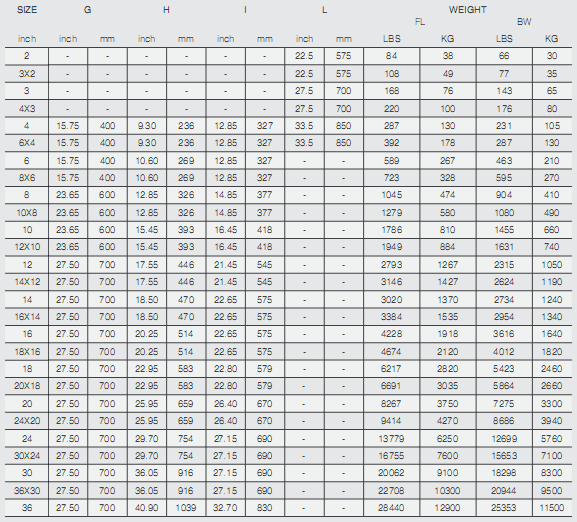

РАЗМЕРЫ И ВЕСА ПО КЛАССУ ANSI 900

Шаровые краны модели TR3

Примечания: Размер «D» включает винты цапфы, дренажную заглушку и скобы опоры. Другие размеры поставляются по запросу.


Шаровые краны модели TR3

Шаровые краны модели TR3
Шаровые краны модели TR3

РАЗМЕРЫ И ВЕСА ПО КЛАССУ ANSI 1500

Шаровые краны модели TR3

Примечания: Размер «D» включает винты цапфы, дренажную заглушку и скобы опоры. Другие размеры поставляются по запросу.


Шаровые краны модели TR3

Шаровые краны модели TR3
Шаровые краны модели TR3

Материальное исполнение:

Описание Материалы
Корпус, крышка или опора, верхняя крышка
  1. Углеродистая сталь: ASTM A105
  2. Низкотемпературная углеродистая сталь: ASTM A350-LF2
  3. Нержавеющая сталь:
    ASTM A182-F316
    ASTM A182-F304
    ASTM A182-F316L
    ASTM A182-F304L
    ASTM A182-F51
  4. Монель
Корпус, крышка или опора, верхняя крышка
  1. Углеродистая сталь с ENP (никелирование методом хим.восстановления) в 1 мил
  2. Углеродистая сталь с ENP в 3 мила
  3. Низкотемпературная углеродистая сталь с ENP в 3 мила
  4. Нержавеющая сталь:
    ASTM A182-F316
    ASTM A182-F304
    ASTM A182-F316L
    ASTM A182-F304L
    ASTM A182-F51
    ASTM A182-F6а
  5. Монель
  6. 17-4PH
Болтовое крепление
  1. A193-B7M/A194-2HM
  2. A193-B7/A194-2H
  3. A320-L7/A194-4
  4. A193-B8/A194-8
  5. A193-B8M/A194-8M
  6. A320-L7M/A194-7M
Подшипник штока, подшипник цапфы DU
Уплотнение опоры, уплотнение штока, уплотнение крышки 1. Buna-N (бутадиенакрилонитрильный каучук)
3. Низкотемпературный Buna-N
Уплотнение седла, уплотнение цапфы 2. Витон 4. HNBR 5. EPDM
Дополнительное уплотнение опоры, доп.уплотнение крышки 1. 316SS спирально-навивные, графит
Дополнительное уплотнение штока, доп.уплотнение цапфы 2. Графит
Вставка седла
  1. Девлон
  2. Нейлон
  3. Полиэфирэфиркетон
Упорный подшипник PTFE
Пружина седла Инконель Х-750
Фитинг впрыскивания
  1. углеродистая сталь
  2. нержавеющая сталь
Выпускной клапан, дренажная пробка
  1. углеродистая сталь
  2. нержавеющая сталь
Ключ, шпилька
  1. углеродистая сталь
  2. нержавеющая сталь
Ручной редукторный привод управления Чугунный корпус, червячное колесо и зубчатый сектор из углеродистой стали

Спецификации на прокладки

Тип Использование Температурный диапазон (F) PH
Спирально-навивная 316SS+графит 100% огнестойкий -328 до 500 0-14
Цельный графит 100% огнестойкий -328 до 500 0-14

Шиберные задвижки с маховиком со штампованным корпусом, модель FS
Отсечные задвижки с маховиком с литым корпусом, модель СХ
Реверсивные шиберные задвижки, модель СS-R
Запорный шаровой клапан, модель SHPV
Шламовые клапана
Мембранные клапаны
Клиновые клапаны с поворотным диском
Трёхпозиционные шаровые клапаны распределения потока
Обратные шаровые клапаны высокого давления со стопором поплавка
Малогабаритные подпорные шаровые клапаны
Обратные шаровые клапаны свободного потока
Клапаны сброса давления
Угловые клапаны аварийной остановки
Линейные запорные клапаны
Комбинация клапанов аварийной остановки низкого и высокого давления
Испытания арматуры, стенды для испытания арматуры, стенды для обезжиривания и промывки трубопроводов
Ремонт арматуры, оборудование для ремонта арматуры
Конденсатоотводчики. Термодинамические конденсатоотводчики
Конденсатоотводчик с мембранной капсулой
Конденсатоотводчик поплавковый
