Изготовление, сборка, тестирование и испытание гидравлических гильотинных ножниц, листовых ножниц, комбинированных пресс-ножниц
производится на заводах в Швейцарии, Германии, Франции, Турции, США, Японии и Кореи

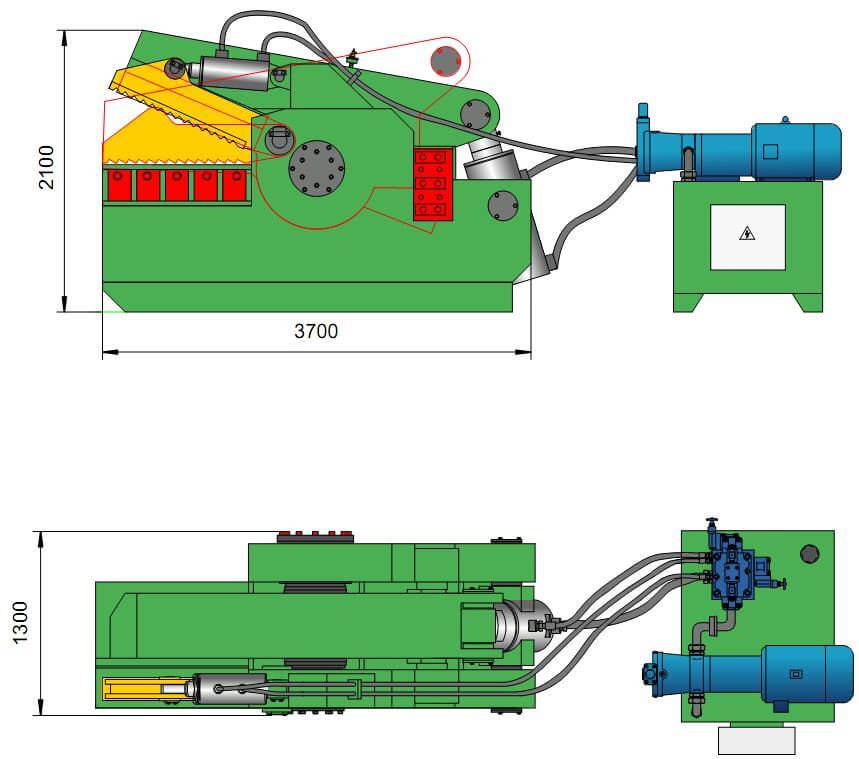

Гидравлические ножницы
Гидравлические гильотинные (листовые) ножницы
Делительные ножницы
Комбинированные пресс-ножницы

Компания Интех ГмбХ / LLC Intech GmbH на рынке инжиниринговых услуг с 1997 года, официальный многолетний дистрибьютор различных производителей промышленного оборудования, предлагает Вашему вниманию различные гидравлические гильотинные ножницы, делительные ножницы, комбинированные пресс-ножницы.

Примеры наших инжиниринговых проектов на гидравлические ножницы

Гидравлические гильотинные (листовые) ножницы, вариант 1

Описание установки

  • прочная конструкция из сварной стали
  • моноблочная коробочная конструкция
  • ножевые балки, движущиеся на длинных, закаленных и шлифованных направляющих, закрепленные с помощью игольчатых подшипников
  • электро-гидравлическая установка угла среза
  • листодержатель, работающий независимо от силы давления ножевых балок
  • ручная быстрая перестановка зазора среза
  • блочная гидроаппаратура, оснащенная первоклассными гидравлическими ремнями
  • освещение обрезной кромки
  • перегрузочный предохранитель с помощью 2 предохранительных клапанов

Технические параметры

режущая способность 20 мм (сталь 42 кг/мм²)
режущая длина 4020 мм
установка угла резки 0,5 – 3°
количество держателей 23 шт
число ходов на полную длину резки 5 – 10 срезов в мин (в зависимости от угла среза)
дальность хода рельсов заднего привода 1250 мм
длина угловой передачи 2000 мм
длина опорного / упорного рукава 1500 мм
длина опорного рукава 1500 мм
мощность двигателя 55 кВ
рабочая высота 1030 мм

Параметры установки

Длина 5100 мм
Ширина без защиты СЕ с задней стороны 2500 мм
Ширина с защитой СЕ с задней стороны, прим 3100 мм
Высота 2800 мм

Гидравлические гильотинные (листовые) ножницы, вариант 2

Технические спецификация

режущая способность – 420 N/мм2-мягкая сталь : мин 0.7мм до 20 мм
режущая способность - 700 N/мм2-нержав сталь : мин 0.7мм до 15 мм
длина резки : 3000мм
Угол резки : 0.5 - 3°
Удерживающие цилиндры : 17 единиц
Ходов (ударов) в мин : 7 / 10мин
Зазоры между колоннами : 3500 мм
Высота рабочего стола : 860 мм
Ширина рабочего стола : 640 мм
Габаритная длина : 4500 мм
Габаритная высота : 2450 мм
Резервуар для масла : 370 л
Мощность двигателя : 37 кВт
вес (прим) : 18500 кг

Общие характеристики

  • сварная цельная рама из твердой профильной стали
  • сварная цельная рама сделана за один раз на вращающейся колонне с компьютерным числовым программным управлением и обладает максимальной режущей точностью.
  • гидравлические цилиндры сделаны из сплошной стальной заготовки и затем полированы.
  • поршни выкованы из стали, точно шлифованы и обработаны микрополировкой для долголетней бесперебойной службы.
  • мощные цилиндры для избегания скольжения листов во время резки
  • не требующий тщательного ухода гидравлический блок с предохранительными клапанами
  • клапаны предварительного наполнения дают возможность перекладинам приблизиться к рабочему объекту быстро и быстро вернуться после сгибания.
  • поршни выкованы из стали, точно шлифованы и обработаны микрополировкой для долголетней бесперебойной службы.
  • уплотнения и о-кольца высокого качества для бесперебойного функционирования
  • гидравлическая арматура высокого качества

Машина гильотинного типа (регулируемый угол) и гидравлическая рабочая система.

Контролер

Цифровой контроллер (ширина среза, угол среза, зазор между резаком и опорной поверхностью, количество срезов, программирование) длина резания может регулироваться с контрольной панели

Подаватель

Регулировка зазора между ножом и опорной поверхностью

Регулировка зазора между ножом и опорной поверхностью проводится автоматически контролирующим блоком.

Передние опоры

2 разрезные опорные рычаги формой Т с линейкой

1 разрезной формой Т квадратный рукав с линейкой

Электричество

Электрический распределительный щиток и панель контроля для 400 В переменного тока, 3 фаз и 50 Гц.

Ножная педаль управления процессом резки.

Сертификат соответствия CE

Переднее предохранительное устройство

Рейка для предохранения пальцев от защемления столом и боковой направляющей.

Лезвия

Лезвия из высококачественной стали с 4 режущими кромками для верхних лезвий, 4 режущие кромки для нижних лезвий.

Измерительные приборы

Индикатор уровня масла в резервуаре и температуры

2 манометра

Делительные ножницы

Технические данные и комплектация

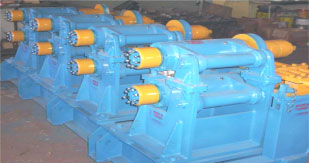

01. Тянущий валок

Тянущий валок располагается перед разделяющими ножницами холодильника.

У нас есть два типа тянущих валков.

Первый тип состоит из одинарного тянущего валка с:

  • 3 калиброванными валками для Ø 8 мм;
  • 2 калиброванными валками для Ø 10-12 мм;
  • 1 калиброванным валком для Ø 14 мм и выше.

Мы также разработали особый тянущий валок для мощных заготовочных станов, который состоит из трех одинарных тянущих валков, каждый для:

  • 3 х Ø 8 мм;
  • 2 х Ø 10-12 мм;
  • 1 х Ø 14-16-18 мм.

Он состоит из трех тянущих валков на общей раме для процесса разрезного проката 3 х Ø8.

Каждая заготовка будет перемещаться с помощью отдельного тянущего валка.

Диаметр валка: около 255 мм;

Тянущие валки: адамит или литая сталь, оснащены роликовыми подшипниками;

Приводной электродвигатель: 3 х 7,5 кВт; 0-785-1400 об/мин.

Конструкция:

  • корпус из сварной стали;
  • 1 консольный приводной валок;
  • валы с универсальными шарнирами между редуктором и валками;
  • редуктор (2 выхода);
  • поднятие и опускание верхнего валка с помощью пневматического цилиндра;
  • регулирующий клапан, встроенный трубопровод будет установлен там, где применим.

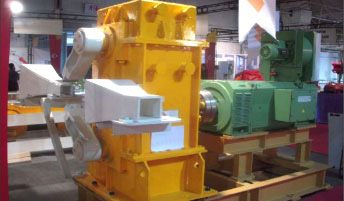

02. Разделяющие ножницы холодильника

Разделяющие ножницы старт-стопного типа разработаны для большого диапазона скорости качения, так как они могут производить резку вращающимся движением.

Предлагаемые ножницы предоставляют оптимизацию резки по длине, гарантируя получение требуемой длины заготовок во время процесса.

Они располагаются за тянущим валком для разделения заготовок на требуемую длину холодильника.

Диапазон резки:
Температура резки:
Скорость проката:
до Ø18 мм
950 С
4-16 м/с
Круглые заготовки для резки:
  • 3 х Ø8 мм;
  • 2 х Ø10 мм;
  • 2 х Ø12 мм;
  • 1 х Ø14 мм;
  • 1 х Ø16 мм;
  • 1 х Ø18 мм;
Продукт: термически обработанные стальные заготовки
Ширина режущих пластин: около 200 мм
Тип: старт/стоп
Расстояние между центрами режущих пластин: 864 мм
Высота до нижней режущей пластины: 980 мм
Мощность двигателя: 125 кВт; 0-400 об/мин; постоянный ток
Напряжение двигателя: 400 В
Вес механической части ножниц прибл.: 6,5 тонн
Вес ножниц, прибл.: 10 тонн

Другое:
Смазка с помощью системы циркуляции масла, состоит из одного зубчатого насоса, приводного электродвигателя (0,75 кВт; 1500 об/мин;), теплообменника.
Ножницы снабжены 1 парой режущих пластин.

Электрическая часть

Электродвигатель постоянного тока

А) Статор
В) Обмотка статора
С) Компенсационная обмотка
D) Якорь

Охлаждающее устройство двигателя постоянного тока

Воздушный теплообменник охлаждает двигатель постоянного тока вентилятором, что обеспечивает циркуляцию воздуха в двигателе.

Преобразователи постоянного тока

Преобразователи располагаются на панели.

Переменное напряжение, переменный ток, постоянное напряжение регулируются и используются программой преобразователя в целях технического контроля и защиты.

Преобразователи всегда оснащены встроенным охлаждающим вентилятором.

Система управления

Базовая система управления старт-стопных ножниц включает 2 базовых раздела:

  • часть электродвигателя;
  • часть управления ножницами.

Относительно электропривода постоянного тока, мы используем «привод» как главную часть управления ножницами.

Таким образом, основные функции управления электродвигателем и базовые функции управления происходят внутри электродвигателя, что делает решение более дешевым. Благодаря высокой программируемости пульта управления приводом, нам нужно только некоторое вспомогательное оборудование.

Распределительный щит электродвигателя

гильотинные ножницы

Пульт управления (щит локального управления) включает:

  • Аварийный выключатель (для привода), аварийную остановку, местный/удаленный селектор, коммутацию перед./обрат. и т.д.
  • Контроллер переключения электронной камеры

На двигатель будут установлены:

Водяной/воздушный теплообменник, 2 шт.
Аналоговый тахогенератор, 1 шт.,
Выключатель превышения скорости, 1 шт.,
Выключатель воздушного потока, 1 шт.

Дополнительная информация и ссылки по сортовым и делительным ножницам

Оборудование сортовых ножниц
Пример делительных ножниц

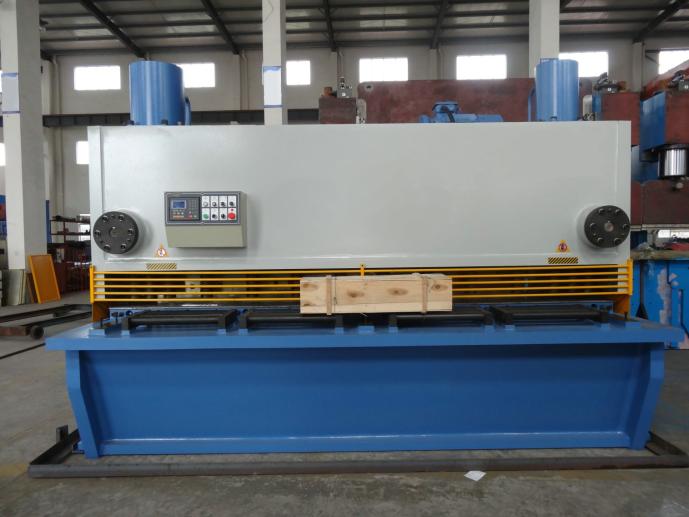

Гидравлические гильотинные ножницы, толщина реза до 13 мм

Гидравлические гильотинные ножницы

Техническое описание:

Макс. толщина реза 13 мм
Макс. ширина реза 3200 мм
Угол реза 0.5-2.5°
Ходы 6-20 об/мин
Макс. длина заднего упора 20-800 мм
Мощность основного двигателя 18.5 кВт
Размеры, ДхШхВ 3900 х 1880 х 2500 мм

Гидравлические гильотинные ножницы, толщина реза до 25 мм

Макс. толщина реза 25 мм
Макс. ширина реза 3200 мм
Угол реза 0.5-3.5 °
Ходы 4-25 об/мин
Макс. длина заднего упора 1000 мм
Мощность основного двигателя 37 кВт
Размеры, ДхШхВ 4260 х 800 х 3200 мм

Комбинированные пресс-ножницы

Техническое описание:

Комбинированные пресс-ножницы Комбинированные пресс-ножницы
Усилие пробивки (T) 200
Mакс. толщина реза стальных листов (мм) 40
Прочность материала (N/мм²) не более 450
Угол ножниц (°)
Резка плоской заготовки (T*Ш)(мм) 40*335 / 30*600
Макс. длина хода цилиндра (мм) 100
Частота спускоподъемных операций (отключения) (раз/мин) 6-16
Глубина зева (мм) 600
Глубина пробивки (мм) 35
Макс. диам. пробивки (мм) 40
Мощность двигателя (KW) 18.5
Габаритные размеры (Д*Ш*В) (мм) 2800*1100*2500

Формы рубки и пробивки:

Профиль Круглый прокат Квадратный прокат Равный угол Тавровый профиль Балка Швеллер
Рубка 90° Рубка 45° Рубка 90° Рубка 45°
Поверхность круглый прокат квадратный прокат равный угол Тавровый профиль балка швеллер
Размеры 70 60х60 200х200х18 80х80х10 200х200х18 80х80х10 280х124х10,5 300х89х11,5

Стандартные аксессуары для гидравлических комбинированных пресс-ножниц

1. Гидравлические комбинированные пресс-ножницы
Включает:
1 комплект пуансона и матрицы
1 комплект круглого и квадратного ножа и форму
1 комплект углового ножа и форму
1 комплект ножа для листовой стали и форму
1 комплект пуансона для V-образной рубки и матрицу

2. Аксессуары

Наименование Кол-во
Инструкции по эксплуатации 1
Сертификат качества 1
Упаковочный лист 1
Ножная педаль 2
Основание 4
Шпонка к блокировочному устройству 2
Шестигранный ключ 1
Крючковый гаечный ключ 1
Сливной кран 1
Узел манометра 1
Уплотнительное кольцо формы UN несколько
О-кольцо несколько
Пылезащищенное кольцо 2
Подшипник SF-1 из композиционного материала 1
Масляный шприц 1
Комбинированные пресс-ножницы Комбинированные пресс-ножницы
Комбинированные пресс-ножницы Комбинированные пресс-ножницы

Гидравлические гильотинные ножницы 6 х 6000 мм

Толщина реза: 6 мм;
Длина реза: 6000 мм;
Прочность материала: не более 450 кН/см2;
Перемещение заднего калибра: 750 мм;
Угол резания: 1-3° (регулируется в соответствии с различной толщиной резки);
Количество прижимов: 34;
Количество резов: 11-17 в минуту;
Мощность: 11 кВт;
Вес: 17000 кг;
Рабочая высота: 800 мм;
Внешние размеры: 6480 * 2140 * 2740 мм.


Гидравлические гильотинные ножницы 35 х 2500 мм

Толщина реза: 35 мм;
Длина реза: 2500 мм;
Прочность материала: до 450 кН/см2;
Перемещение заднего калибра: 1000 мм;
Угол резания: 1-4,5° (регулируется в соответствии с различной толщиной резки);
Количество прижимов: 10;
Количество резов: 3-4 в минуту;
Мощность: 65 кВт;
Вес: 36000 кг;
Рабочая высота: 1200 мм;
Внешние размеры: 3300 * 2500 * 3000 мм.


Персонал компании Интех ГмбХ (Intech GmbH) всегда готов предоставить дополнительную техническую информацию по предлагаемым гидравлическим гильотинным ножницам, комбинированным пресс-ножницам.

Линия поперечной резки металла
Линия продольной резки металла
Продольно-поперечная резка металла (рулонной стали)
Линия горячего цинкования металлоконструкций
Линия горячего цинкования стальной полосы
Линия цинкования труб
Струйное охлаждение полосы
Системы очистки стальной полосы
Линия полимерного покрытия стали
Линия для хроматирования и лакирования алюминиевой полосы
Универсальные фрезерные станки
Электростатический промасливатель
Полуавтоматическая орбитальная упаковочная машина для горизонтальной упаковки в стретч-пленку алюминиевых профилей
Отбортовочная машина для участка отделки металла
Листогибочные прессы
Система мононаправленного удаления окалины
Огнеупорные материалы и футеровка для металлургии
Установка магнитолюминесцентного контроля концов труб
Маркировочное оборудование
Трубогибы с ЧПУ
Установка завальцовки труб с ЧПУ
Установка для формовки концов труб
Правильная машина для листов

Пример делительных ножниц
Оборудование сортовых ножниц
Делительные ножницы для резки арматуры. Ножницы холодной резки


Информация о нашем генеральном партнере ENCE GmbH (Швейцария):
Центральный сайт и поставляемое оборудование
Представительства в России:
Москва Нижний Тагил Липецк Череповец

ООО Интех ГмбХООО "Интех ГмбХ"
